Determinarea marimilor topografice cu ajutorul tachimetrului-theodolit "THEO 020 A"
v Elemente sau detalii caracteristice. Reprezinta obiectele naturale sau artificiale care se gasesc pe o anumita suprafata de teren: campii, dealuri, munti, paduri, ape, localitati, cai de comunicatii, diguri, canale, poduri etc., individualizand si definind aspectul unui teritoriu.
Puncte caracteristice, sunt acele puncte care definesc detaliile sau elementele caracteristice mentionate, judicios alese ca numar si pozitie(fig. 1), in asa fel incat prin unirea lor(atat in plan orizontal, cat si in plan vertical) sa rezulte, exact sau suficient de exact forma terenului.
Punctele caracteristice se aleg in punctele de schimbare de directie ale conturului detaliului si in punctele de schimbare de declivitate, aceasta operatiune purtand numele de geometrizarea terenului (adica transformarea terenului din punct de vedere geometric).
Fig. 1. Puncte carcateristice
Elementele topografice ale terenului, determina pozitia relativa in spatiu a punctelor caracteristice, putand fi grupate in elemente topografice liniare si unghiulare(fig.2 si 3), definite mai jos, in conformitate cu STAS-urile in vigoare.
Elemente topografice liniare aliniamentul AL, reprezinta segmentul de dreapta materializat pe teren sau luat in considerare pe un plan. Se poate, deci, spune ca este linia serpuita, exact ca in natura, care rezulta din interesectia terenului cu un plan vertical; lungimea inclinata LAB, este linia dreapta care uneste punctele A si B, reprezentand geometrizarea aliniamentului; cota absoluta - Z, sinonima cu altitudinea = coordonata cu semnificatie geometrica prin care se precizeaza pozitia in inaltime a unui punct fata de suprafata de nivel zero pana la punctul considerat; cota relativa - DZ , numita si diferenta de nivel = altitudinea de la o suprafata de referinta adoptata, pana la punctul considerat. Elemente topografice unghiulare unghiul orizontal w = unghiul dintre proiectiile orizontale a doua linii de vizare a teodolitului, masurate pe cercul orizontal al teodolitului, sau altfel spus, este unghiul diedru |
Fig. 2. Elementele topografice ale terenului liniare si unghiulare(in plan vertical) |
cuprins intre planele verticale care contin cele doua aliniamente. orientarea topografica - qi a directiei i (pentru evitarea oricarei confuzii, se noteaza cu extremitatile liniei, de pilda qSA, fig 3.), reprezinta unghiul format de o directe orizontala cu paralela la axa de coordonate orientata pe directia nord, masurat in sensul acelor de ceasornic, pornind de la directia nord.Conventional, qAB se defineste ca fiind orientarea directa a directiei AB, iar qBA ca orientarea inversa a aceleiasi directii. unghiul vertical aAB = unghiul format de directia de vizare cu planul orizontal al statiei. Se mai numeste si unghi de panta. unghiul zenital - Cz = unghiul dintre verticala locului(data de directia frului cu plumb) si axa de vizare a teodolitului. Unghiurile zenitale pot avea valori de la 0g la 200g, iar cele de panta au valori pozitive cand directia de vizare de la pol la punctul vizat este urcatoare si negative cand directia de vizare coboara de la pol spre punctul vizat, fiind cuprinse intre + 100g si - 100g . Relatia dintre cele doua feluri de unghiuri verticale este: α = 100 g -Czg = 90s - Czs ; Cz = 100 g - α g = 90s - α s. |
|

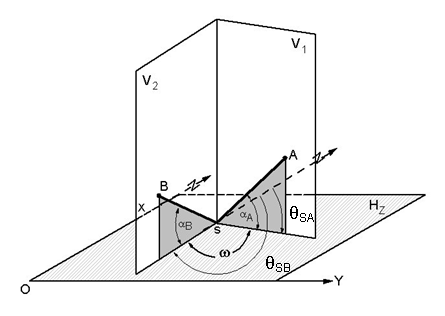

Fig. 3 Elementele topografice ale terenului liniare si unghiulare (in plan orizontal) |
Cu ajutorul tachimetrului - theodolit "THEO O2O A", se pot masura direct in teren, urmatoarele elemenete caracteristice: unghiuri orizontale(si orientari), unghiuri verticale si distante orizontale. Trebuie facuta precizarea ca aceste operatii sunt precedate de "punerea in statie a aparatului", operatie cunoscuta din sedinta anterioara.
Masurarea unghiurilor orizontale
In practica masurarii unghiurilor orizontale se cunosc mai multe metode, fiecare aplicandu-se dupa precizia care se urmareste a fi obtinuta. Astfel, se distinge cazul masurarii unui singur unghi o data, sau de mai multe ori si cazul masurarii mai multor unghiuri din acelasi punct, de asemenea o data sau de mai multe ori.
Pentru masuratori obisnuite se aplica metoda simpla sau metoda orientarilor directe, iar pentru masuratori de precizie se aplica metoda repetitiei sau metoda reteratiei:
Metoda simpla, cazul masurarii unui singur unghi. In cazul acestei metode se disting doua procedee: prin diferenta citirilor si cu zerourile in coincidenta pe prima viza.
Procedeul prin diferenta citirior La masurarea unghiului ω, format de directiile SA si SB(fig. 4), se stabileste urmatorul protocol de masurare:
se realizeaza punerea in statie a aparatului, in punctul S;
se pozitioneaza aparatul in pozitia I-a a lunetei(cercul vertical in partea stanga a lunetei);
utilizand miscarea inregistratoare, se puncteaza in A si se inregistreaza citirea pe limb(numita si lectura), in microscopul aparatului; ex. HZA = 45g 82c 10cc
tot cu miscarea inregistratoare se roteste apartul in sens orar(sens topografic) si se puncteaza in B; ex. HZB = 91g 39c 60cc. se revizeaza punctul A, pentru control, citirea trebuind sa corespunda cu cea initiala; se calculeaza unghiul ca diferenta dintre citirile(lecturile) pe cele doua directii: ω = HZB - HZA = 91g 39c 60cc - 45g 82c 10cc = 45 g 57c50c. |
Fig. 4 |
Procedeul prin coincidenta zerourilor pe prima viza. In cazul acestei variante, protocolul de masurare cuprinde si operatia de introducere la limb a valorii zero:
se realizeaza punerea in statie a aparatului, in punctul S;
se pozitioneaza aparatul in pozitia I-a a lunetei(cercul vertical in partea stanga a lunetei);
utilizand miscarea inregistratoare, se realizeaza coincidenta dintre valoarea 0g a limbului si diviziunea 0 a scaritei microscopului;
utilizand clema miscarii generale, se blocheaza valoarea fixata anterior- 0g 00c 00cc;
se puncteaza in A ; HZA = 0g 00c 00cc
se deblocheaza miscarea inregistratoare, se roteste aparatul in sens orar(sens topografic) si se puncteaza in B; HZB = 45 g 57c60c.
se revizeaza punctul A, pentru control, citirea trebuind sa corespunda cu cea initiala;
unghiul orizontal ω, reprezinta tocmai citirea (lectura) HZB
Pentru a avea insa un control si totodata posibilitatea obtinerii unei valori mai bune a unghiului, masuratorile vor fi repetate cu luneta in pozitia a II-a(cercul verical in partea dreapta a lunetei), eliminand astfel anumite erori instrumentale. O astfel de masuratoare cu luneta in ambele pozitii reprezinta o serie.
Masurarea unui unghi cu luneta in ambele pozitii se realizeaza astfel:
se masoara unghiul cu luneta in pozitia intai, cu sau fara zerourile in coincidenta, asa cum s-a prezentat mai sus;
se elibereaza miscarea alidadei fata de limb, se da luneta cap la cap" si se puncteaza cel de-al doilea punct, adica B;
citirea inregistrata va diferi cu aproximativ 200g, fata de citirea din pozitia I-a;
se revine in sens antiorar spre punctul A, inregistrandu-se citirea.
Penru obtinerea unghiului orizontal, se face mai intai media citirilor, apoi diferenta mediilor:
;
Metoda simpla, cazul masurarii mai multor unghiuri dintr-un punct - metoda turului de orizont(fig.5). Protocolul de masurare cuprinde urmatoarele operatii:
se realizeaza punerea in statie a aparatului, in punctul S;
se pozitioneaza aparatul in pozitia I-a a lunetei(cercul vertical in partea stanga a lunetei);
se alege drept viza de plecare, punctul din turul de orizont cel mai indepartat, care trebuie sa fie clar indicat si perfect vizibil pentru a nu oferi observatorului vreo confuzie(punctul C, fig.5); se puncteaza si se inregistreaza lectura de pornire: .
parcurgand sensul de lucru topografic(orar), se puncteaza toate celelalte puncte din turul de orizont D, E, etc, pana la viza de plecare C, pe care se face controlul;
in cazul in care lectura la cercul orizontal, la inchiderea turului de orizont, nu corespunde cu cea de plecare, rezulta o diferenta, care poarta denumirea de eroare de neanchidere pe tur de orizont, daca se incadreaza intr-o valoare numita toleranta. Conform normelor in vigoare, expresia acestei tolerante este: , unde: c = precizia aparatului, iar n reprezinta numarul de vize din turul de orizont; se repeta semiseria,in cazul in care diferenta intre lecturile, de inchidere si pornire depasesc toleranta; se realizeaza cel de-al doilea tur de orizont, al serei, cu luneta in pozitia a II-a, dar in sens antiorar, respectandu-se aceleasi reguli privitoare la inchiderea turului de orizont; |
Fig. 5 |
la birou se prelucreaza datele, modul de prelucrare prezentandu-se intr-o alta lucrare.
Metoda orientarilor directe
Metoda consta in a masura unghiurile fata de o directie de origine, in sensul acelor unui ceasornic. Directia de origine poate fi o directie oarecare, directia nordului magnetic sua directia nordului geografic, unghiul masurat fiind numit orientare.
Determinarea orientarii aparatului cu busola consta in urmatoarea succesiune de operatii de teren(fig.6):
- se realizeaza punerea in statie a aparatului, in punctul S; se ataseaza busola pe aparat; se pozitioneaza aparatul in pozitia I-a a lunetei(cercul vertical in partea stanga a lunetei); utilizand miscarea inregistratoare, se realizeaza coincidenta dintre valoarea 0g a limbului si diviziunea 0 a scaritei microscopului; utilizand clema miscarii generale, se blocheaza limibul la valoarea fixata anterior- 0g 00c 00cc; |
Fig.6 |
se roteste aparatul pana ce acul busolei indica directia nord; se blocheaza aparatul, dupa caz, actionandu-se si asupra miscarii micrometrice; in aceasta pozitie aparatul este orientat, adica luneta aparatului se afla pe directia nordului magnetic;
se masoara orientarea laturii SA, facandu-se punctarea punctului A si citirea in microscop; HZA= θSA = 125g43c70cc.
Orientarea aparatului pe o directie cunoscuta se face numai cand se cunoaste orientarea unei directii din coordonatele absolute plane ale punctelor ce definesc directia cunoscuta, parcurgandu-se urmatoarele etape:
se stationeaza cu aparatul in unul din cele doua puncte cunoscute ale directiei date;
se realizeaza punerea in statie a aparatului
cu ajutorul miscarii inregistratoare se fixeza in microscop marimea orientarii cunoscute, dupa care alidada se blocheaza(se trece pe miscarea neinregistratoare sau generala);
cu limbul deblocat, aparatul se roteste pana ce se puncteaza al doilea punct cunoscut, situatie in care aparatul este orientat, adica este pe directia nord;
cu miscarea inregistratoare se vizeaza toate celelalte puncte din turul de orizont, lecturile(citirile) facute la cercul orizontal reprezentand orientari.
Masurarea unghiurilor verticale
Asa cum s-a aratat mai sus unghiul vertical este unghiul format de de viza la punctul ce trebuie determinat si proiectia acestei vize in planul orizontal.
Pentru masurarea unghiurilor verticale cu ajutorul tachimetrului -theodolit THEO 020 A, trebuie reamintit faptul ca la acest aparat diametrul 0g - 200g se afla pe verticala, deci in microscop se va inregistra complementul unghiului vertical si anume unghiul zenital.
La masurarea unghiului in teren se stabileste urmatorul protocol de lucru(fig. 7):
instalarea aparatului in unul din extremitatile aliniamentului, de exemplu in punctul A; masurarea inaltimii aparatului(Iap); - vizarea pe mira asezata in pozitie verticala, in punctul B, la inaltimea aparatului, cu firul nivelor - firul reticular orizontal(Cm), in pozitia I-a lunetei; - citirea pe mira la firele stadimetrice( sus si jos), pentru control: ; |
|
- citirea unghiului zenital(Cz), in microscop;
- calculul unghiului vertical: α = 100g- Cz;
Pentru cresterea preciziei de masurare si pentru a elimina anumite erori instrumentale, masuratorile se repeta si din pozitia a II- a lunetei(cercul vertical in partea dreapta a lunetei, caz in care toate operatiile sus amintite se reiau, prin urmare spre acelasi punct vor fi inregistrate doua citiri zenitale; valoarea citirii in pozitia a II-a va reprezenta complementul unghiului citit in pozitia I-a, la 400g, sau poate sa fie acceptata o diferenta ce se incadreaza in tolerantele admisibile.
Ex: 99g45c 60cc; 300g54c 50cc;
Unghiul zenital final va reprezenta media celor doua citiri, in cele doua pozitii ale lunetei:
=99g45c55cc
Nota: in cazul in care inaltimea Iap, este obturata de un obstacol, protocolul de masurare va cuprinde urmatoarele etape de lucru:
instalarea aparatului in unul din extremitatile aliniamentului, de exemplu in punctul A;
masurarea inaltimii aparatului(Iap);
vizarea pe mira asezata in pozitie verticala, in punctul B, la inaltimea semnalului, cu firul nivelor - firul reticular orizontal(Cm), in pozitia I-a lunetei;
- citirea unghiului zenital(Cz), in microscop, la inaltimea semnalului;
- masurarea distantei orizontale dintre puncteDoAB;
- calculul unghiului vertical: α = ;
Masurarea distantelor indirect - metoda stadimetrica
Pentru masurarea stadimetrica a distantelor cu ajutorul tachimetrului - theodolit "THEO 020 A", trebuie reamintite trasaturile de pe placa reticul, firele reticulare si firele stadimetrice(fig.8) si mira (stadia).
Mirele sau stadiile(fig.8) sunt rigle de lemn gradate de obicei in cm, grupati in decimetri. Gradatiile centimetrice si decimetrice sunt vopsite in culoare neagra si rosie, alternand cu fondul alb.
Tehnica masurarii stadimetrice a distantelor
Modul de masurare a distantei orizontale dintre doua puncte, prezentat in figura, comporta urmatoarele operatii:
- punerea in statie a aparatului, in punctul A;
masurarea inaltimii aparatului(Iap);
- vizarea pe mira asezata in pozitie verticala, in punctul B, la inaltimea aparatului, cu firul nivelor - firul reticular orizontal(Cm), in pozitia I-a lunetei;
- citirea pe mira la firele stadimetrice( sus si jos), in metri;
- citirea unghiului zenital(Cz).
Fig.8 |
Fig. 9 |
Fig.10 |
Distanta orizontala se va calcula cu relatia:
D = K . N . cos2 α, in care:
K = este constanta stadimetrica , 100, pentru THEO 020 A";
N = diferenta dintre citirea de sus si de jos pe mira la firele stadimetrice, in m H = Cs-Cj;
este unghiul vertical; α = 100g- Cz
