OLIMPIADA - DISCIPLINE TEHNOLOGICE

Faza nationala

Profil: Tehnic III

Specializare: Tehnician electronist

Clasa: a XII-a*

Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

Timpul efectiv de lucru este de 3 ore.

Subiectul. I. TOTAL: 15 puncte

Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect:

Un ampermetru cu rezistenta interna r_a = 5,5 Ω are curentul nominal I_a = 0,4 A. Pentru extinderea domeniului de masurare se monteaza un sunt de 0,5 Ω . Curentul maxim care poate fi masurat, va fi:

a. 4,4 A;

b. 4,8 A;

c. 4 A;

d. 3,2 A.

Intr-o punte Sauty elementele cunoscute sunt: R₁ = 12 ; R₂ = 6 ; R₃ = 15 C₃ = 100 F. Condensatorul de masurat din bratul opus rezistentei R₂ se caracterizeaza prin:

a.      R_x = 7,5 Ω; C_x = 200 μF;

b.      R_x = 30 Ω; C_x = 50 μF;

c.      R_x = 4,8 Ω; C_x = 180 mF;

d.      R_x = 33 Ω; C_x = 20 μF.

Rezistorul care se conecteaza in serie cu voltmetrul, pentru extinderea domeniului de masura al acestuia se numeste:

a.      rezistenta aditionala;

b.      sunt;

c.      termorezistenta;

d.      varistor.

Circuitele de stabilizare se monteaza in circuit:

a.      intre sursa de tensiune alternativa si redresor;

b.      intre redresor si celula de filtrare;

c.      intre celula de filtrare si rezistenta de sarcina;

d.      inaintea sursei de tensiune alternativa.

Pentru realizarea unei bune filtrari se utilizeaza:

a.      condensatoare de capacitate mica si bobine cu inductivitate mare;

b.      condensatoare de capacitate mare si bobine cu inductivitate mica;

c.      condensatoare de capacitate mare si bobine cu inductivitate mare;

d.      condensatoare de capacitate mica si bobine cu inductivitate mica.

Memoriile care pot fi sterse cu raze ultraviolete si inscrise de cateva ori se numesc:

a.      EPROM;

b.      RAM;

c.      ROM;

d.      PROM.

Capacitatea unei memorii de 1024 (1k) cuvinte a cate 8 biti este:

a.      1 kb;

b.      8 kb;

c.      16 kb;

d.      1024 kb.

Pentru marirea factorului de stabilizare se pot folosi:

a.         mai multe diode Zener in serie;

b.         mai multe diode Zener in paralel;

c.         doua diode Zener legate in paralel, inseriate cu o alta dioda;

d.         mai multe diode Zener conectate in cascada.

In schema functionala a unui sistem de reglare automata S.R.A., traductorul este plasat

a.      intre elementul de executie E.E. si instalatia tehnologica I.T.

b.      pe calea de reactie negativa

c.      in paralel cu regulatorul automat R.A.;

d.      intre regulatorul automat R.A. si elementul de executie E.E..

Intr-un sistem de reglare automata, marimea de iesire din regulator se numeste:

a.         marime de referinta;

b.         marime de eroare;

c.         marime de reactie;

d.         marime de comanda.

Puntea Maxwell se foloseste pentru masurarea:

a.         bobinelor cu factor de calitate mic;

b.         condensatoarelor cu pierderi mici;

c.         bobinelor cu factor de calitate mare;

d.         condensatoarelor cu pierderi mari.

Simbolurile celor 7 unitati de masura fundamentale din SI sunt:

a.         m, Kg, s, mol, cd, K si A;

b.         m, Kg, s, mol, cd, K si V;

c.         m, Kg, s, mol, rad, K si A;

d.         m, Kg, s, mol, cd, C si A.

Registrul SP (Stack Pointer - registrul pentru lucrul cu stiva) din arhitectura interna a microprocesorului este:

a.         registru general;

b.         registru special;

c.         registru indicator;

d.         registru pentru calculul adresei.

Eroarea care se repeta in procesul masurarii, cu aceeasi valoare si acelasi semn se numeste:

a.         eroare relativa;

b.         eroare absoluta;

c.         eroare aleatoare;

d.         eroare sistematica.

Termocuplul este un traductor de:

a.         deplasare;

b.         temperatura;

c.         turatie;

d.         presiune.

Subiectul. II. TOTAL: 35 puncte

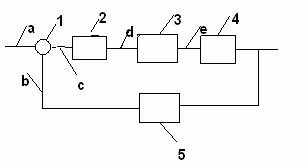

Indicati numele blocurilor notate cu 1, 2, 3, 4, 5 in sistemul de reglare automata din figura de mai jos si numele marimilor notate a, b, c, d si e. (10 puncte)

Transcrieti pe foaia de examen litera corespunzatoare fiecarui enunt (a,b,c,d,e) si notati in dreptul ei litera A, daca apreciati ca raspunsul este adevarat sau litera F, daca apreciati ca raspunsul este fals.

a.      La montarea unui wattmetru in circuit, bobina de curent trebuie montata in paralel, iar bobina de tensiune trebuie montata in serie.

b.      Memoria de tip RAM este memorie volatila.

c.      In cazul traductoarelor generatoare marimea masurata este transformata intr-o tensiune electromotoare.

d.      In stabilizatoarele in comutatie, elementul de esantionare realizeaza transformarea unui tren de impulsuri in semnal alternativ.

e.      Circuitele stabilizatoare ce contin un element neliniar, caracterizat printr-un parametru variabil cu valoarea curentului ce il parcurge, poarta numele de stabilizatoare parametrice.

(10 puncte)

Scrieti pe foaia de examen informatia corecta care completeaza spatiile libere din enunturile de mai jos:

Puntea Sauty este utilizata pentru masurarea (1).. In constructia sa, in doua brate opuse se folosesc (2). iar in bratul opus condensatorului ce se masoara se afla un (3). in serie cu un .(4)..

Erorile de masura .(5). se elimina prin repetarea masurarii si efectuarea mediei aritmetice a valorilor masurate.

(10 puncte)

In coloana A sunt enumerate marimi electrice, iar in coloana B aparatele care pot masura aceste marimi electrice. Scrieti pe foaia de examen asocierile corecte dintre fiecare cifra din coloana A si litera corespunzatoare din coloana B.

(5 puncte)

Subiectul. III. TOTAL: 40 puncte

1.In schema de mai jos este prezentata arhitectura interna a unui microprocesor.

1. Precizati denumirea elementelor componente notate cu 1, 2, 3, 4, 5, 6, 7, 8.
2. Precizati, pe scurt, rolul functional al elementelor componente notate cu: ALU, SP, AL, AH.
3. Enumerati tipurile de magistrale utilizate de microprocesor.
4. Microprocesorul executa operatia de adunare intre numerele : 11001011+10011101. Precizati rezultatul adunarii.
5. Precizati starea bitilor indicatori CF ( bitul de transport) si ZF ( bitul de zero) din registrul de indicatori (FLAGS) in urma executarii operatiei de la punctul anterior.

(24 puncte)

2. Un voltmetru magnetoelectric are tensiunea nominala U_a = 5 V si rezistenta interna   r_v = 10 kW

a. Exprimati rezistenta in ohmi pe volt a aparatului.

b. Calculati rezistenta aditionala necesara extinderii domeniului de masura a voltmetrului de la 5 V la 50 V.

c. Mentionati cum se monteaza rezistenta aditionala ce extinde domeniul de masura in raport cu voltmetrul.

d. Calculati curentul nominal al voltmetrului magnetoelectric inainte de extinderea domeniului de masura.

(16 puncte)
