Filtrul ionic

Filtrul ionic

Face parte din categoria echipamentelor principale ale instalatiilor de tratarea apei cu schimbatori de ioni. Filtrele ionice sunt recipiente cilindrice verticale cu funduri bombate, prevazute cu dispozitive de sustinere a schimbatorilor de ioni distribuitoare de apa si reactivi, guri de vizitare si incarcare, vizoare de control si stuturi de racord. Filtrele ionice care vin in contact cu fluidele agresive (soluti de regenenare, apa de proces cu pH acid, etc.) sunt protejate la interior. Dispozitivele de distributie, duzde, colectorii cu ramnificatii sunt protejate cu ajutorul materialelor plastice (PVC, poliesteri armati cu sticla).

In practica se utilizeaza numeroase constructi de filtre diferentiale, in special prin modul de realizare a dispozitivelor interioare:

pentru sustinerea rasinilor se prevad placi cu duze sau distribuitoare inferioare si straturi suport;

distributia apei se face prin colectoare inclave cu fonte, colectori cu ramificatii laterale sau talere de distributie.

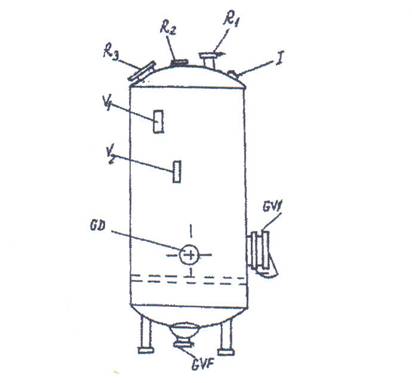

Fig 2. 1.1. Constructia uzuala a unui filtru ionic

Legaturile tehnologice la filtrele ionice vor asigura pe langa functionarea propriuzisa si afanarea., regenerarea si spalarea. Legaturile tehnologice difera dupa sistemul de regenerare si cuplajul adoptat. Cazurile uzuale sunt redate in figura 2.2.

Pentru a indeparta impuritatile mecanice din filtru si bulele de aer din stratul de rasina, se va proceda inaintea fiecarei regenerari la o afanare introducind o coloana, de sus in jos, apa care iese prin capatul superior al coloanei, devenind limpede. Durata afanarii poate fi de pana la 2ore.

In cazul tratarii apelor, introducerea sdiimbatorului de ioni in coloana de lucru se face astfel:

se umple cu apa aproximativ jumatate din volumul coloanei;

se introduce treptat schimbatorul de ioni in coloana si se lasa pana a doua zi imersat in apa;

se spala in contracurent, timp indelungat cu apa, pana cand efluentul este limpede.

In scopul incarcarii coloanelor se utilizeaza:

- pentru cationiti, apa bruta;

- pentru anioniti, apa demineralizata, decatiorazata sau dedurizata.

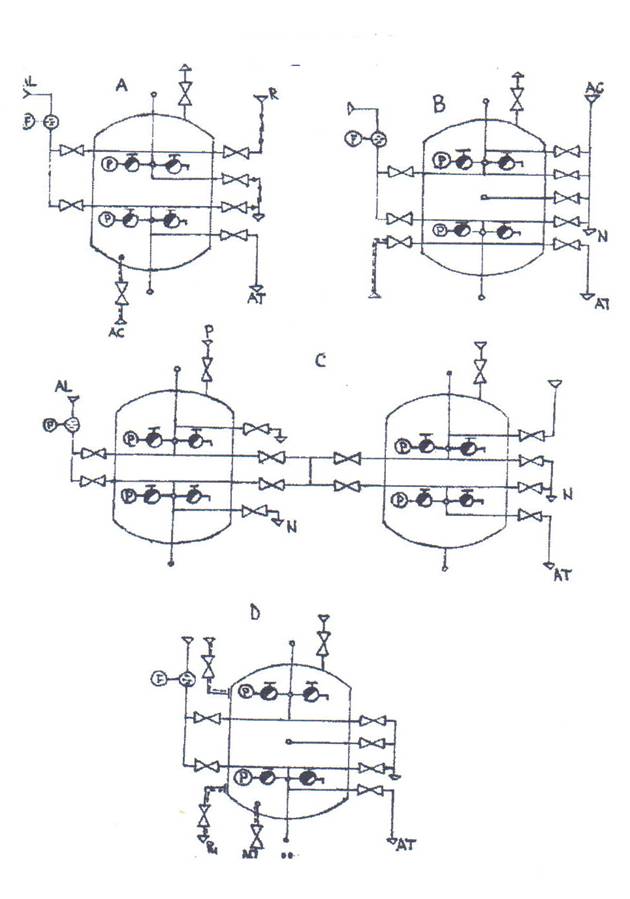

Figura2.1.2. Scheme tehnologice pentru filtre ionice

A - filtru regenerat in echicurent;

B - filtru regenerat in contracurent;

C - doua filtre regenerate inseriate;

D - filtru cu pat mixt cu regenerare interna

Legenda:

AL - apa limpede (intrare);

AT - apa tratata (ieire);

R,R₁,R₂- regenerare;

AC - aer comprimat;

N - neutralizare (canalizare);

F - debitmetru

P- manometru
