Comparatie intre aparatele analogice si digitale

Comparatie intre aparatele analogice si digitale

Utilizarea aparatelor de masurat analogice si digitale are avantaje si dezavantaje pentru fiecare caz in parte.

Afisajul numeric permite o citire usoara, lipsita de erori subiective, in timp ce indicatiile analogice pot fi afectate de erori subiective sau de paralaxa. Daca insa un operator trebuie sa controleze un numar mare de parametri ai unei instalatii industriale (de exemplu o centrala electrica), urmarirea simultana a unor aparate analogice este mai usoara, pozitia acului indicator furnizandu-i instantaneu informatia necesara (de exemplu, depasirea valorii critice a unui parametru). Un panou de comanda plin de date numerice este mai greu de urmarit.

De asemenea, variatia in timp a unui parametru poate fi mai usor urmarita printr-o inregistrare grafica de tip analogic decat prin citirea unui lung sir de date numerice. Pe de alta parte, inregistrarea centralizata a unui mare numar de date este indicat sa se faca numerica, in care caz se pot inregistra si alte informatii, ca de exemplu data, ora, punctul de masurare.

Din punct de vedere al transmisiei informatiei, sunt de preferat semnalele numerice, care pot fi transmise la distante mari cu mare exactitate.

1 MULTIMETRE ANALOGICE SI NUMERICE

Dupa cum ii spune numele, multimetrul, este un aparat care masoara mai multe marimi electrice, avand pentru fiecare marime mai multe domenii de masurare, dar un singur dispozitiv de indicare. Multimetrele uzuale masoara: tensiuni electrice continue si alternative, intensitati ale curentului electric continuu si alternativ, rezistente electrice, dar pot masura si alte marimi ca: temperaturi (prin conectarea unui traductor de temperatura), capacitati electrice, frecvente, factorul de amplificare a tranzistoarelor sau pot indica starea bateriei care alimenteaza aparatul.

Multimetrele sunt aparate indispensabile electricienilor, deoarece valorile marimilor electrice pe care le intalnim in practica masurarii variaza intr-un domeniu foarte larg (pentru curent de la microamperi pana la zeci de amperi, iar pentru tensiuni de la zecimi de volt la sute de volti) si ar fi foarte incomod sa folosim cate un aparat pentru cate o masurare.

Multimetrele pot fi analogice sau digitale.

Multimetrele analogice au ca dispozitiv de indicare un dispozitiv magnetoelectric. In cutia aparatului, se monteaza o punte redresoare care permite alimentarea in curent continuu a dispozitivului indicator atunci cand masurarile au loc in curent alternat Prin intermediul unui comutator, se realizeaza conexiunile dorite, astfel incat aparatul poate fi utilizat pentru masurarea intensitatii curentului, tensiunii, rezistentelor.

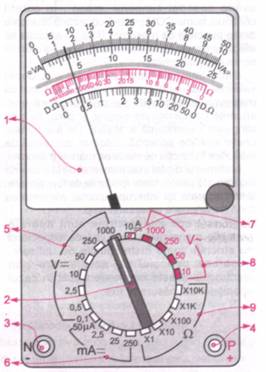

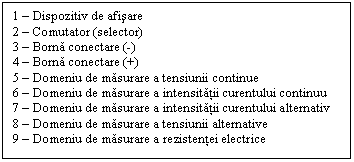

Pe cadranul aparatului sunt trasate mai multe scari gradate inscriptionate cu simboluri pentru c.c. (-), c.a. (~), intensitate (A), tensiune (V), rezistenta (Ω).

Bornele sunt inscriptionate cu + si -, iar nerespectarea acestei indicatii in curent continuu face ca indicatorul sa devieze sub zeroul scarii gradate, ceea ce poate duce la distrugerea aparatului.

Cand functioneaza ca ampermetru si voltmetru, multimetrul analogic nu are nevoie de alimentare.

Pentru functionare ca ohmmetru, multimetrul analogic este alimantat de la o baterie incorporata.

Dezvoltarea tehnica deosebita a facut ca multimetrul portabil, sa nu mai fie doar un instrument utilizat 'la serviciu' de catre electricieni si electronisti, ci a devenit un hobby sau o necesitate pentru cei pasionati. Acesta isi gaseste utilizarea oriunde exista personal de specialitate in domeniile electric si electronic, oriunde este nevoie de instalarea, intretinerea si repararea echipamentului electric, in instalatii de iluminat, constructii, intretinere, auto, electronica, pentru masurarea temperaturilor etc. Instrumentele sunt robuste si usor de utilizat.

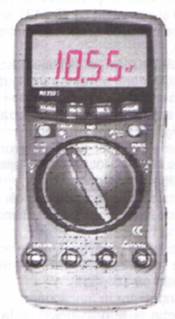

Multimetrele digitale sunt alcatuite dintr-un voltmetru digital de curent continuu, prevazut cu diferite circuite auxiliare care permit extinderea posibilitatilor de masure.

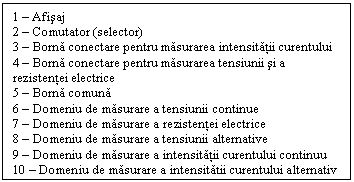

Multimetrul digital are un singur dispozitiv de afisare pe care apare direct valoarea marimii masurate.

Pe panoul frontal al aparatului, se afla un comutator cu ajutorul caruia se selecteaza domeniul de masurare.

Bornele nu mai au inscriptionarea + si -, dar exista in schimb o borna inscriptionata COM sau avand desenat simbolul 'masa'. In curent continuu, borna COM poate fi conectata la oricare dintre punctele de masurare (fara ca aceasta sa afecteze functionarea aparatului). Semnul marimii se va afisa automat.

Daca domeniul ales este mai mic decat valoarea masurata, operatorul este atentionat ca manevra este gresita fie prin afisarea unei anumite combinatii de semne si cifre, fie prin stingerea intermitenta a afisarii. De asemenea, unele aparate schimba automat domeniul de masurare in functie de valoarea marimii masurate.

Multimetrul digital este alimentat de la o baterie incorporata pentru toate modurile de functionare. Unele aparate isi intrerup automat alimentarea daca nu masoara un anumit timp.

Deoarece multimetrele sunt aparate portabile, manevrarea lor se va face respectand cu strictete toate instructiunile de utilizare, deoarece pericolul de accidentare prin electrocutare este mai mare decat in cazul aparatelor de masurare fixe.

MASURI DE PROTECTIA MUNCII IN LABORATORUL DE MASURARI ELECTRICE.

Executarea lucrarilor in laboratoarele de masurari electrice trebuie sa tina seama de o serie de reguli care au ca scop evitarea accidentelor (electrocutarea utilizatorilor, distrugerea sau defectarea aparatelor, incendii) si nu in ultimul rand, efectuarea de masurari de calitate.

Pentru atingerea scopurilor vizate in timpul lucrarilor de laborator, fiecare elev are urmatoarele obligatii:

sa respecte cu strictete normele tehnice de securitate a muncii;

sa cunoasca baza teoretica a lucrarii ce urmeaza a fi executata in laborator;

sa execute lucrarea de laborator numai dupa verificarea montajului de catre profesor si confirmarea bunei executari;

sa respecte indrumarile si indicatiile profesorului;

sa anunte imediat profesoul despre eventualele dfectiuni ale aparatelor sau instalatiilor;

sa colaboreze optim cu colegii de grupa;

sa respecte egulile de comportare in sala de laborator.
