SIMULAREA FUNCTIONARII AMPLIFICATOARELOR CU REACTIE NEGATIVA CU AJUTORUL PROGRAMULUI PSPICE

SIMULAREA FUNCTIONARII AMPLIFICATOARELOR CU REACTIE NEGATIVA CU AJUTORUL PROGRAMULUI PSPICE

Prezentare generala

Programul PSPICE este utilizat in aceasta lucrare de laborator pentru simularea functionarii unor circuite cu reactie negativa de tensiune-paralel si circuite cu reactie de tensiune serie evidentiind efectele reactiei negative asupra unor parametri ai acestor circuite.

Pentru efectuarea analizelor este necesara mai intai descrierea topologica a circuitelor. Fisierul rnpp.cir contine descrierea circuitului cu reactie de tensiune paralel cu bucla inchisa corespunzator.

Fisierul rnppbd.cir contine descrierea circuitului cu reactie de tensiune paralel cu bucla deschisa corespunzator.

Fisierul rnsp.cir contine descrierea circuitului cu reactie de tensiune serie cu bucla inchisa corespunzator.

Fisierul rnspbd.cir contine descrierea circuitului cu reactie de tensiune serie cu bucla deschisa corespunzator.

Desfasurarea lucrarii.

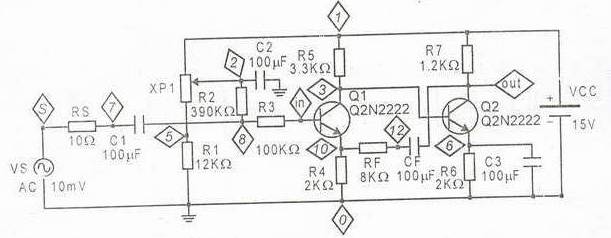

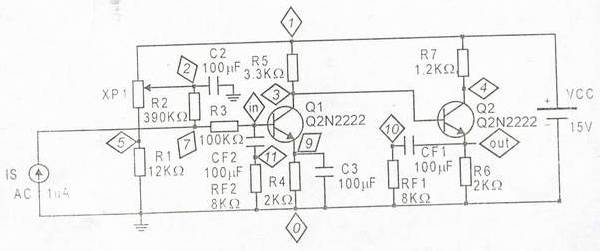

1. Urmand procedeul indicat in sectiunea 2 se editeaza fisierul rnpp.cir , corespunzator schemei unui circuit cu reactie in bucla inchisa (Fig. 1).

La vizualizarea fiecarei linii sc poate apela din fereastra de editare comanda F3=Manual, care are rol de ajutor si se pot obtine informatii suplimentare despre fiecare comanda sau descricrea dispozitivelor, inclusiv exemple.

1.1. Se vor analiza si explica liniile de comenzi care descriu variatia punctelor statice de functionare prin variatia potcntiometrului descris cu ajutorul subcircuitului POT.

1.2. Se va analiza linia de comanda urmatoare urmarind semnificatia ei : .AC DEC 10 1 10MEG

1. Se va analiza linia de comanda urmatoare urmarind semnificatia ei : .STEP PARAM K LIST 0.755 0.825 0.94

1.4. Se va analiza linia de comanda urmatoare urmarind semnificatia ei :

. STEP TEMP LIST 025 60

Dupa rulare se vor reprezcnta cu ajutorul subrutinei grafice urmatoarele variabile:

1.5. amplificarea transimpcdanta V(OUT)/I(R3):

-Se va nota valoarea amplificarii in banda (A_z) in tabelul 1.

-Se vor nota valorile frccventei limita inferioara (Fi) si frecventei limita superioara (F_s)

ca fiind acele valori la care amplificarea transimpedanta scade de 1/ ori fata de valoarea din banda determinata la punctul anterior pentru fiecare valoare a parametrului K si rezultatele se trec in taabelul 1

Amplificarea in tensiune V(OUT)/V(IN) :

-Se va nota valoarea amplificarii in banda (A_v) in tabelul 1.

1.7. Impedanta de intrare V(IN)/I(R3)

-Se va nota valoarea acesteia Zi in tabelul 1.

Editati din nou fisierul rnpp.cir si activati linia care simuleaza variatia temperaturii (.STEP TEMP LIST 0 25 60 ) prin stergerea asteriscului din fata si inhibati variatia potentiometrului prin adaugarea asteriscului in fata liniei de program (.STEP PARAM K LIST).

Reluati simularea parcurgand etapele de la punctele 1.5 , 1.6, 1.7 si 1.8.. Notati valorile obtinute in tabelul 2.

Tabelul 1

Tabelul 2

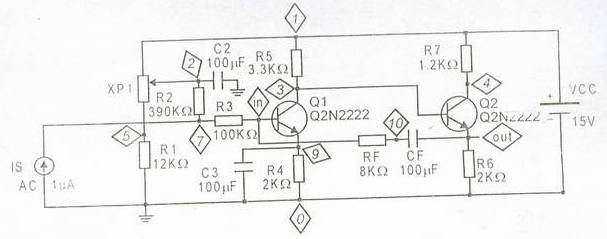

2 Urmand procedeul indicat in sectiunea 2 se editeaza fisierul rnppbd.cir, corespunzator schemei unui circuit cu reactie in bucla deschisa. (Fig. 2)

Dupa rularea programului se vor reprezenta cu ajutorul subrutinei grafice graficele urmatoarelor variabile:

2.1 Amplificarea transimpedanta V(OUT)/I(R3) :

Se va nota valoarea amplificarii in banda (az) in tabelul

Se vor nota valorile frecventei limita inferioara (fi) si frecventei limita superioara (fs) ca fiind acele valori la care amplificarea transimpedanta scade de 1/ ori fata de valoarea din banda determinata la punctul anterior pentru fiecare valoare a parametrului K si rezultatele se trec in tabelul

2.2 Amplificarea in tensiune V(OUT)/V(IN)

- Se va nota valoarea amplificarii in banda (av) in tabelul

2.3 Impedanta de intrare V(IN)/I(R3)

- Se va nota valoarea acestuia zi in tabelul

2.4 Editati din nou fisierul rnppbd.cir si activati linia care simuleaza variatia temperaturii ( .STEP TEMP LIST 0 25 60 ) prin stergerea asteriscului din fata liniei de program ( .STEP PARAM K LIST). Reluati simularea parcurgand etapele de la punctele 2.1, 2.2, 2.3 si 2.4. Notati valorile obtinute in tabelul 4.

Tabelul 3

Tabelul 4

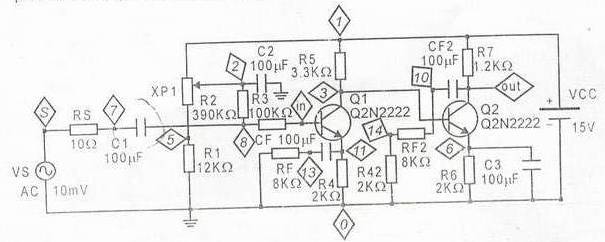

3 Urmand procedeul indicat in sectiunea 2 se editeaza fisierul rnsp.cir, corespunzator schemei unui circuit cu reactie in bucla inchisa (Fig. 3).

Dupa rularea programului se vor reprezenta cu ajutorul subrutinei grafice graficele urmatoarelor variabile :

1 Amplificarea transimpedanta V(OUT)/I(R3)

- Se va nota valoarea amplificarii in banda (Az) in tabelul 5.

- Se vor nota valorile frecventei limita inferioare (Fi) si frecventei limita superioare (Fs) ca fiind acea valoare la care amplificarea transimpedanta scade de 1/2 ori fata de valoarea din banda determinata la punctul anterior pentru fiecare valoare a parametrului K si rezultatele se trec in tabelul 5.

2 Amplificarea in tensiune V(OUT)/V(IN)

- Se va nota valoarea amplificarii in banda (Av) in tabelul 5.

3 Impedanta de intrare V(IN)/I(R3)

- Se va nota valoarea acestuia Zi in tabelul

4 Editati din nou fisierul rnsp.cir si activati linia care simuleaza variatia temperaturii ( .STEP TEMP LIST 0 25 60 ) prin stergerea asteriscului din fata liniei de program ( .STEP PARAM K LIST). Reluati simularea parcurgand etapele de la punctele 1, 2, 3 si 4. Notati valorile obtinute in tabelul 6.

Tabelul 5

Tabelul 6

Mentionez ca nu am putut rula fisierul rnspbd.cir deoarece acesta nu continea nici o instructiune.
