SUBLERUL

SUBLERUL

Sublerul este instrumentul de masura cel mai des folosit de strungari. El este alcatuit dintr-o rigla, gradata in milimetri, in lungul careia se poate deplasa cursorul. Atat rigla cat si cursorul au cate un cioc. Ciocul fix este solidar cu rigla, iar ciocul mobil este solidar cu cursorul. Cursorul are si o fereastra, unde se afla vernierul, pe care se citeste distanta dintre suprafetele de masurare ale ciocurilor. Cursorul poate fi fixat pe rigla cu ajutorul surubului.
Sublerele obisnuite folosesc vernierul zecimal, cu ajutorul caruia se pot citii dimensiuni cu precizie de 0,1 mm. La acest vernier distanta dintre doua repere alaturate este de 0,9 mm, adica cu 0,1 mm mai mica decat distanta dintre doua repere alaturate de pe rigla. Aducandu-se ciocurile unul langa celalalt, reperul 0 (zero), al vernierului va coincide cu reperul 0 (zero) al riglei. In acest caz, vor mai coincide reperul 10 al vernierului cu reperul 9 al riglei. Alte repere ale vernierului nu vor mai coincide cu nici un reper al riglei. Aceasta situatie se va repeta de cate ori reperul 0 (zero) al vernierului va coincide cu un alt reper oarecare al riglei.

Sublerul este un aparat de masurare cu vernier, folosit pentru masurari directe de lungime.

Vernierul este o scara gradata ajutatoare care, asezata langa rigla gradata a sublerului, permite citirea fractiunilor de diviziune ale acesteia.

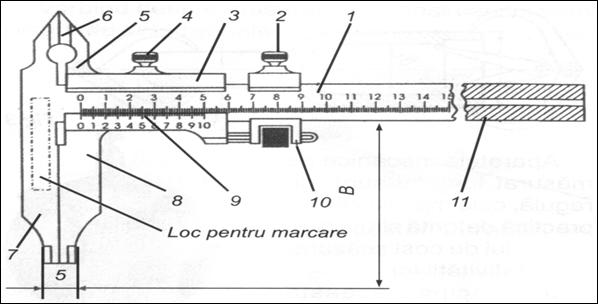

Sublerul este alcatuit din:

1 - rigla gradata; 2 - surub de fixare; 3 - cursor; 4 - surub de fixare a cursorului; 5, 8 - ciocuri solidare cu cursorul; 6, 7 - ciocuri solidare cu rigla; 9 - vernier; 10 - piulita; 11 - tija pentru adancime.

Utilizarea sublerului

Pentru masurarea dimensiunilor exterioare se folosesc falcile (1), ntru cele interioare falcile (2), iar pentru adancime tija (3).

Clasificarea sublerelor:

Dupa precizia de citire.

Sublerele se construiesc cu precizii de citire de 1/10,1/20 si 1/50 mm,adica valoarea diviyiuniipe vernier poate fi de 0,1mm;0,05mm si 0,02 mm.

Dupa destinatie.

Subler de interior si subler de exterior

Un exemplu de citire a indicatiilor sublerului:
