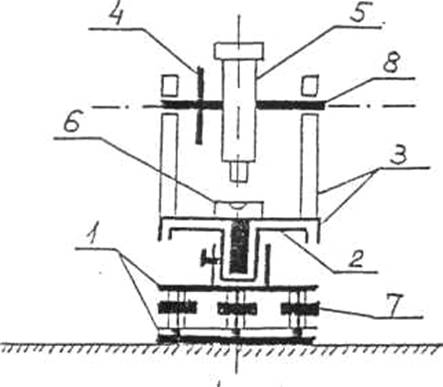

Teodolitul sau goniometrul este un aparat topografic destinat masurarii unghiurilor orizontale si verticale direct pe teren. Din punct de vedere constructiv acest aparat este un complex mecanic-optic (la ultimele variante si electronic) realizat cu o finete deosebita, astfel incat sa poata asigura precizii de masurare a unghiurilor de 8x10-7 radiani (510-5g ) sau chiar mai mari.



1) Ambaza - este partea inferioara a aparatului care permite fixarea acestuia pe trepied prin intermediul unui surub special (surub pompa)

2) Cercul orizontal gradat (limb) permite masurarea unghiurilor orizontale intre aliniamente concurente de pe teren.

Alidada este formata dintr-un disc metalic prevazut cu un pivot coaxial cu limbul

4) Cercul vertical gradat (eclimetrul) permite masurarea unghiurilor verticale

5) Luneta este un dispozitiv optic de tip cilindric, care permite vizarea la distanta a punctelor topografice

6) Componente auxiliare acestea sunt elemente constructive care permit reglajul aparatului, calarea sa, efectuarea citirilor valorilor unghiulare pe cele doua cercuri gradate si altele

Principiul masurarii unghiurilor

Se stie ca un unghi plan este format de doua drepte concurente. Punctul de concurenta este varful unghiului iar cele doua drepte sunt laturile acestuia, laturi ce determina intotdeauna planul unghiului

Daca laturile unghiului au o pozitie oarecare in spatiu, atunci si planul unghiului va fi un plan oarecare in spatiu. Uni unghi poate fi masurat in planul sau utilizand un raportor circular sau semicircular. Se suprapune planul raportorului peste planul unghiului astfel incat centrul cercului raportorului sa coincida cu varful unghiului. Laturile unghiului vor intersecta circumferinta gradata a raportorului in doua puncte diferite. In aceste puncte se efectueaza citirile diviziunilor de pe raportor C1 si C2. Diferenta acestor citiri va fi valoarea unghiului masurat:

Valoarea a trebuie sa fie pozitiva si mai mica de 400g.
