Accelerograma miscarii seismice

Tema I

In figrura 1 este prezentata accelerograma miscarii seismice Northridge-01, 17.01.1994 statia NGA0976 componenta NORTHR/COM140. Vitezograma si deplasograma au fost obtinute prin integrare numerica a accelerogramei si respectiv vitezogramei, utilizand regula trapezelor.

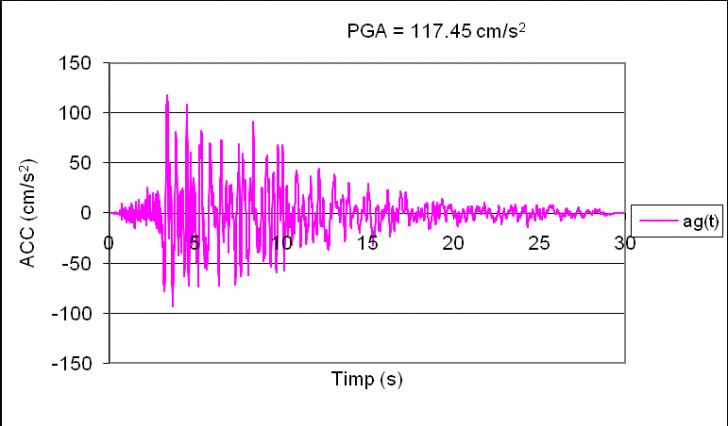

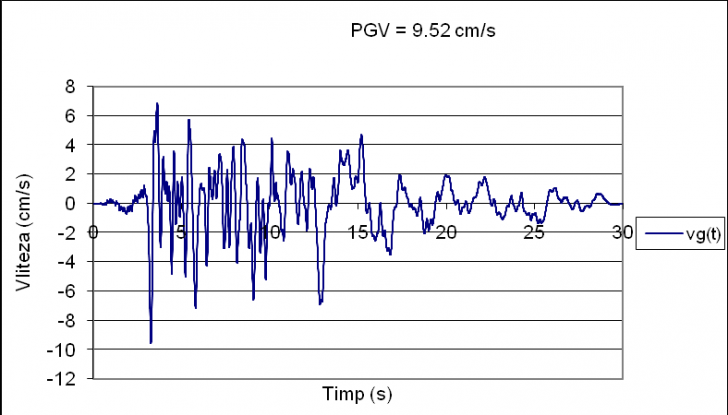

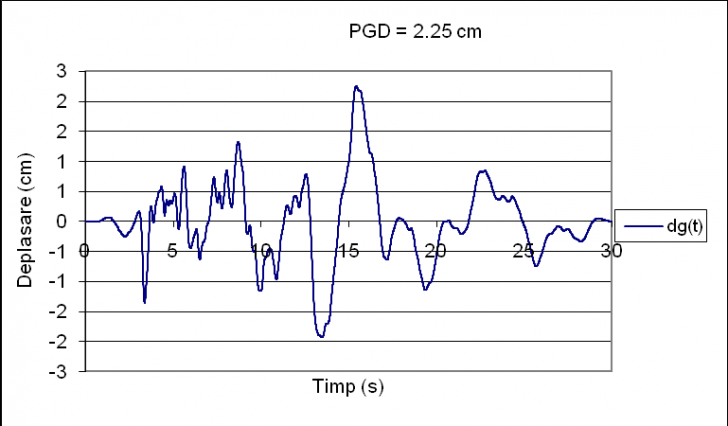

Fig. 1 - Accelerograma, vitezograma si deplasograma miscarii seismice

Northridge-01, 17.01.1994

statia NGA0976 componenta NORTHR/COM140

Spectrul Fourier al amplitudinilor acceleratiilor miscarii seismice Northridge-01, 17.01.1994 statia NGA0976 componenta NORTHR/COM140 este prezentat in figura 2.

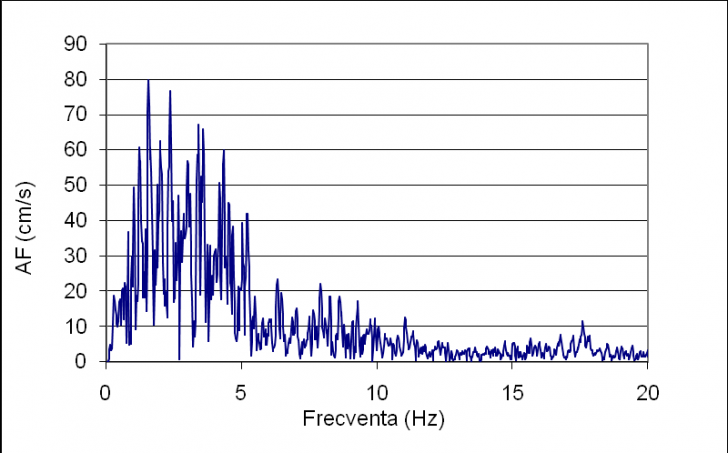

Fig. 2 - Spectrul Fourier al amplitudinilor miscarii seismice

Northridge-01, 17.01.1994

statia NGA0976 componenta NORTHR/COM140

Raspunsul seismic exprimat in deplasari relative, viteze relative si acceleratii absolute pentru un sistem cu perioada proprie de vibratie de 1 secunda si fractiunea din amortizarea critica de 5% al miscarii seismice Northridge-01, 17.01.1994 statia NGA0976 componenta NORTHR/COM140 este prezentat in figura 3.

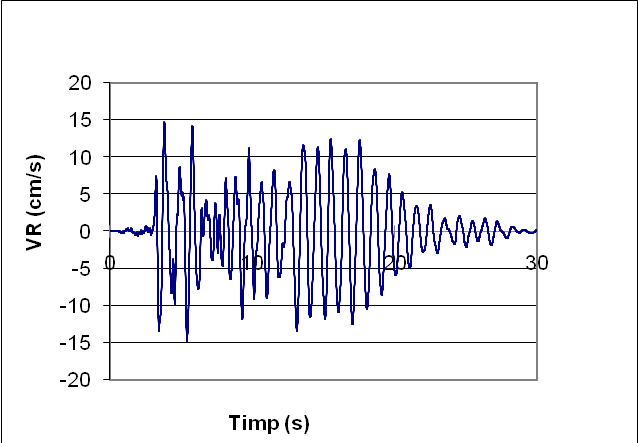

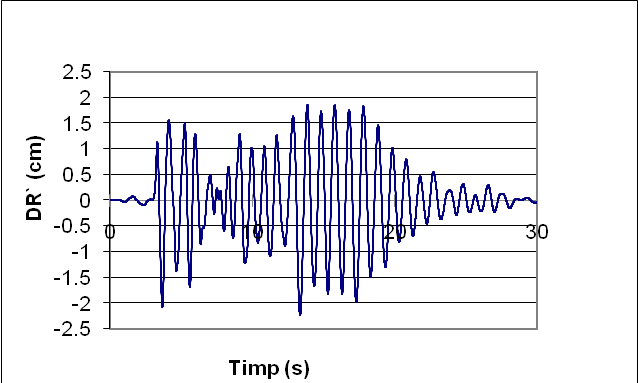

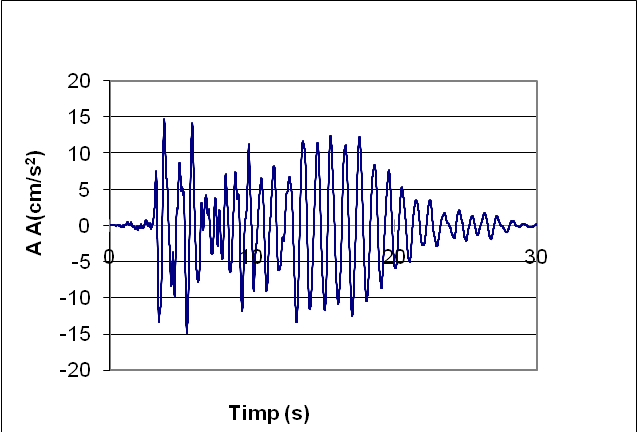

Fig. 3 - Accelerograma, vitezograma si deplasograma raspunsului seismic structural pt T=1s si ξ=5% pentru miscarea seismica

Northridge-01, 17.01.1994

statia NGA0976 componenta NORTHR/COM140

Spectrele seismice de raspuns (SA, San, SV, SD, PSV, PSA) pentru fractiuni din anortizarea critica avand valorile: 0.01, 0.02, 0.05, 0.01 si a variatie a perioadei proprii de vibratie de la 0 la 5 secunde cu pasul de perioada egal cu 0.25s ale miscarii seismice Northridge-01, 17.01.1994 statia NGA0976 componenta NORTHR/COM140 este prezentat in figura 4.

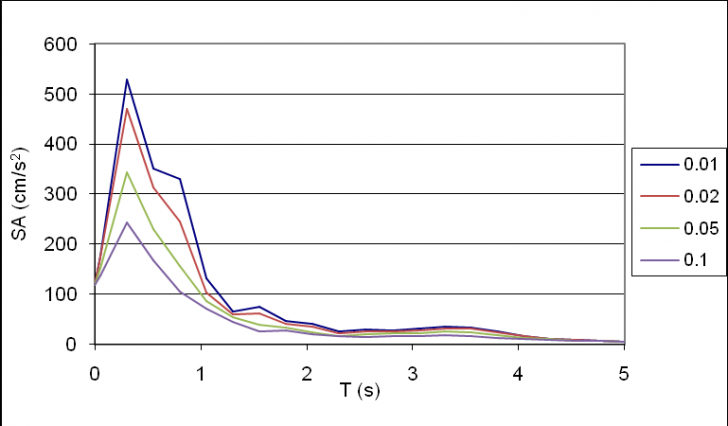

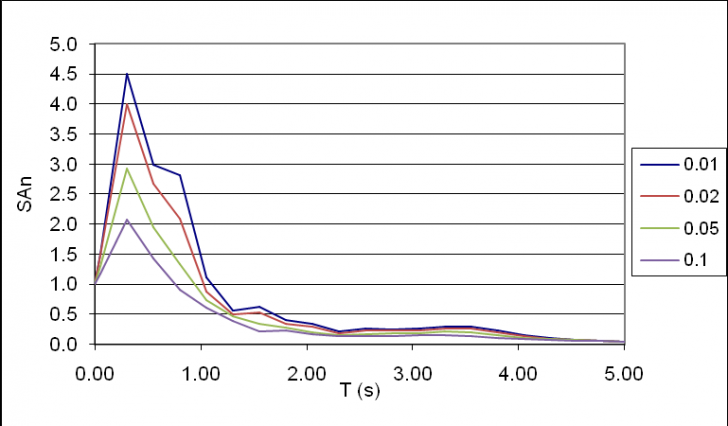

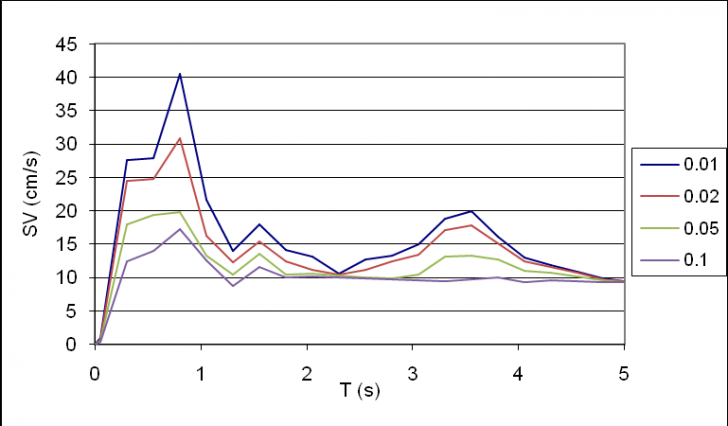

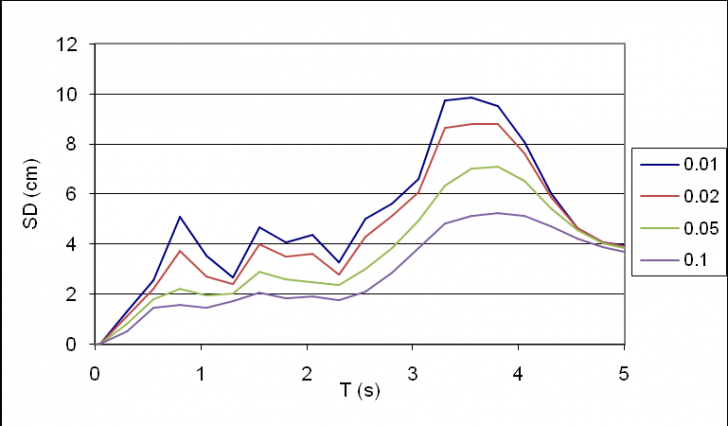

Fig. 4 - Spectre de raspuns (SA, SAn, SV, SD) pentru fractiuni din amortizarea critica de 1%, 2%, 5% si respectiv 10% si perioade cuprinse intre 0 si 5 secunde ale miscarii seismice

Northridge-01, 17.01.1994

statia NGA0976 componenta NORTHR/COM140
