Profilul longitudinal si corelatia dintre forma in plan si adancimile apei

Profilul longitudinal si corelatia dintre forma in plan si adancimile apei

In terenuri omogene profilul longitudinal este aproximativ o hiperbola cu concavitatea in sus.

In terenuri neomogene profilul longitudinal are un aspect in trepte, fiind o succesiune de adancuri si praguri.

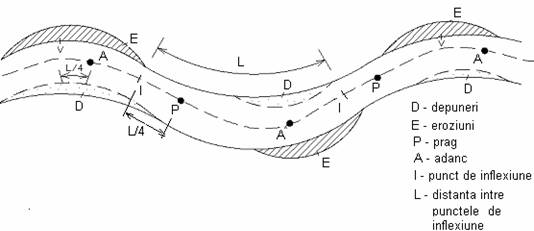

Adancurile sunt amplasate in curbe si sunt portiuni relativ lungi, cu panta mica de curgere si cu adancimi mari de apa.

Pragurile sunt amplasate in dreptul punctelor de inflexiune (acolo unde albia isi schimba curbura in plan) si sunt zone relativ scurte, cu pante mari si adancuri mici.

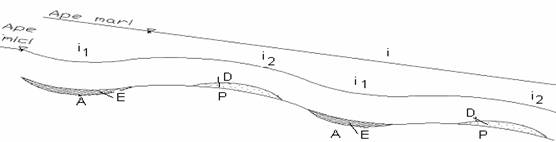

La niveluri mici, pragurile (P) se comporta ca niste deversoare inecate - se creeaza ramuri in amonte de ele si pante rapide ale suprafetei apei in aval.

La ape mari, cand raul nu iese din albia principala (se pastreaza conditiile de rugozitate a albiei), pragurile se inalta iar adancurile se adancesc. La ape mici se reface situatia initiala. Aceste fenomene se produc datorita pantei locale a suprafetei apei.

Fig. 6.10

Exista praguri cu traversada favorabila si praguri cu traversada nefavorabila pentru navigatie.

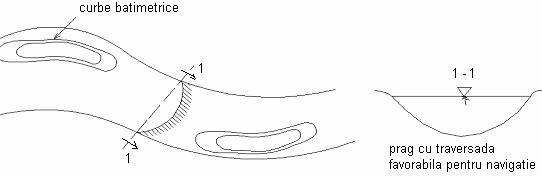

Fig. 6.11 Prag cu traversada favorabila pentru navigatie

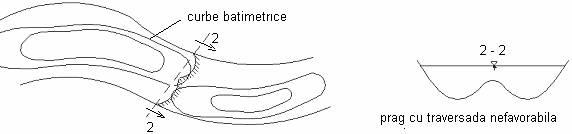

Fig. 6.12 Prag cu traversada nefavorabila pentru navigatie
