Proiectarea separatorului de titei si particule solide grosiere

Proiectarea separatorului de titei si particule solide grosiere

Apa intra in separator prin conducta de intrare 1 si este distribuita pe intreaga latime a separatorului cu ajutorul deversorului 2 si a sicanei semiscufundate 3.

Viteza redusa de deplasare a apei permite ridicarea titeiului la suprafata si depunerea particulelor mecanice grosiere la partea inferioara a separatorului in conformitate cu legea lui Stokes.

Apa iese din separator coborand pe sub o a doua sicana 4, datorita carui fapt titeiul de la suprafata apei nu este antrenat.

Evacuarea titeiului colectat la suprafata se face prin reducerea debitului de apa cu ajutorul robinetului 5.

In urma ridicarii nivelului apei din separator, titeiul deverseaza in jgheabul 6.

Eliminarea sedimentului de pe fundul separatorului se poate face cu ajutorul unui sistem de raschetare si a unui dispozitiv cu cupe.

Timpul de retentie al apei in separator trebuie sa fie intre 2 si 4 tone pentru a putea asigura o separare optima.

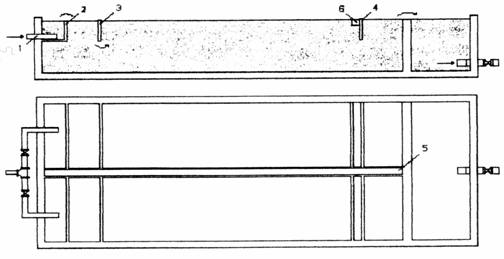

Fig.1. Separatorul de particule solide si titei

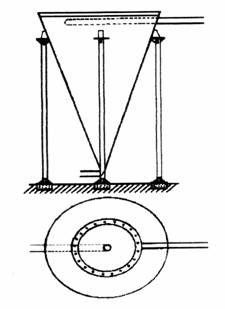

Fig. 2. Vasul de reactie

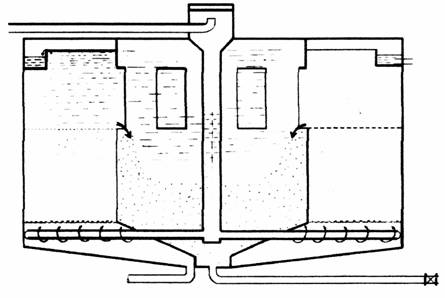

Fig. 3. Limpezitor

1. Lungimea separatorului

Unde: α - factor ce ia in consideratie conditiile de depunere a particulelor, influenta distributiei neuniforme a apei in separator si a curentilor termici de conventie

α = 1,251,5

v - viteza de deplasare a apei in separator, care trebuie sa fie cat mai mica pentru a permite atat sedimentarea particulelor solide, cat si ridicarea la suprafata a picaturilor de titei.

v = 25 [mm/s]

h - adancimea partii active a separatorului, se alege functie de posibilitatile de amplasare a acesteia

h = 25 [m]

u este viteza de sedimentare a particulelor solide in apa

u = 0,50,75 [mm/s]

2. Latimea separatorului

Unde: Q - debitul total de lucru

3. Volumul de lucru al separatorului

Unde: V_a -volumul de apa vehiculat prin separator

V_s este volumul de sedimente depuse din apa

Unde: t - timpul in care se lasa sa se depuna particulele solide inainte de a curata separatorul. Pentru siguranta se ia t = 2 zile

Unde: i - continutul total de impuritati solide determinat din analiza apei

i = (15002500) g/ m³

ρ_s este densitatea medie a solidelor

ρ_s = (1,7 2,25) 10³ kg/ m³
