Ortopantomografia

Ortopantomografia

PRINCIPII TEHNICE

n      Miscarea de rotatie tub-caseta

n      Miscarea de translatie a casetei in port-caseta

Imagini "fantoma

n      Marite

n      De partea opusa obiectului

n      Situate mai sus

n      Netitate slaba

Tehnica OPT

ORTHORALIX 9200 (GENDEX)

1. STATIVUL

2. TUBUL RADIOGEN

3.CASETA CU FILMUL RADIOLOGIC

4. PIPA "bite-wing"

5. PIESA DE SPRIJIN PENTRU BARBIE

6. MIJLOACE DE CONTENTIE ALE CRANIULUI

7. SISTEMUL DE CENTRARE

8. MANERELE DE SPRIJIN

9. TABLOUL DE COMANDA

10.DECLANSATORUL

11.CEFALOSTAT

masa de comanda

1. Modul panoramic

2. transcan

3. Cefalostat

4. reglarea manuala a KV

5. reglarea manuala a mA

6. reglarea timpului de expunere

7. alege talia pacientului

8. reglare automata a regimului de expunere

9. alege modul de radiografiere (browser)

10.radiografie panoramica

11. Pozitionarea spotului luminos vertical in dreptul caninilor (planul frontal)

12. Spoturile de centrare

13. Pozitionarea spotului orizontal la nivelul liniei bazale (planul orizontal)

14. Deschiderea si inchiderea pieselor temporale

15. Miscarea de revers a tubului

16. Expunere test, fara iradiere

17. Pozitionare corecta pentru expunere, se poate incepe expunerea

18. Marcheaza expunerea

TEHNICA EFECTUARII OPT

n      Utilizarea unui material de protectie pentru pipa

n      Indepartarea obiectelor metalice

n      Sort si guler de protectie (la 4cm sub marginea bazilara);

n      Pregatirea psihologica

n      Mainile: pe manerele de sprijin;

n      Spatele drept, coloana dorsala si cervicala vor fi verticale;

n      Umerii coborati;

n      pozitionarea craniului

n      inchiderea pieselor parietale de sustinere

n      limba pe palat

n      expunerea

n      pastrarea imobilitatii in timpul expunerii

n      piesele parietale se deschid automat la sfarsitul expunerii

n      repozitionarea tubului

POZITIONAREA CRANIULUI

n      POZITIONAREA IN PLAN MEDIO-SAGITAL:

n      Spotul luminos vertical se va suprapune peste linia ce uneste mijlocul fruntii, varful nasului, mijlocul mentonului;

n      POZITIONAREA IN PLAN ORIZONTAL:

n      Spoturile orizontale se vor suprapune peste planul bazal ce uneste rebordul infero-extern al orbitei si extremitatea superioara a conductului auditiv extern;

n      POZITIONAREA IN PLAN OCLUZAL

n      Ocluzie "cap la cap"

n      Fixarea prin pipa "bite-wing"

PANORAMIC MODE

n      Se introduce caseta cu filmul radiologic in port caseta

n      se verifica daca ansamblul film-tub sunt corect pozitionate; daca tubul nu e la locul corect de pornire apare mesajul: "Collimator" sau "Tubehad"si se apasa pentru repozitionarea tubului

n      daca e corect, se aprinde ledul de la:

n      Se alege modul de radiografiere : panoramic, child, orthogonal, etc

n      obs: pentru modul panoramic se apasa direct

n      se fixeaza regimul de expunere (AEC NU poate fi selectat pentru modurile frontal, transcan si orthogonal.

n      se poate face un test daca se apasa pe:, apoi se revine la pozitia initiala cu

Posibilitati de radiografiere cu ortopantomograful

n      Radiografia panoramica

n      Radiografia panoramica la copii

n      Tomografia sinusurilor maxilare

n      Tomografia laterala a ATM cu gura inchisa si deschisa - corectie de unghi

n      Tomografia ATM incidenta PA si laterala

n      Radiografia panoramica cu marire uniforma

n      Tomografia liniara cu sectiuni transversale la nivelul arcadei dentare

TOMOGRAFIA LATERALA ATM CU GURA INCHISA SI DESCHISA

SINUSURI MAXILARE

Tomografia sinusurilor maxilare: -mucocel al sinusului maxilar drept opacifiere rotunda, bine conturata, la baza sinusului maxilar drept si opacifiere partiala la baza sinusului maxilar stang - sinuzita cronica maxilara stanga

TOMOGRAFIA LINIARA IN SECTIUNI LONGITUDINALE SI TRANSVERSALE (CROSS-SECTION) LA NIVELUL ARCADELOR DENTARE

Cefalostatul

n      Recomandari

n      Tipuri de radiografii ce se pot executa

n      Radiografii craniu in diverse incidente

n      Radiografie cefalometrica

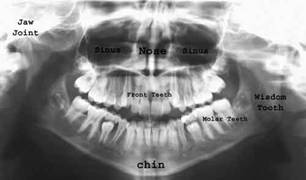

Anatomie radiologica OPT

ERORI

Pozitionare incorecta in plan sagital

Pozitionare incorecta in plan vertical

Pozitionare incurecta fata de linia medio-sagitala

n      POZITIONAREA INCORECTA IN PLAN MEDIO-SAGITAL

n      Latero-flexia craniului

n      Translatia laterala a craniului

n      Inclinarea usoara a craniului

n      Structurile apropiate de film apar micsorate iar cele mai indepartate apar marite si cu contururi sterse

n      POZITIONAREA INCORECTA IN PLAN ORIZONTAL

n      Atitudine cefalica flectata

n      Aspect zambitor al OPT

n      Caninul si premolarii maxilari sunt suprapusi peste dintii vecini

n      Marginea bazilara in regiunea mentoniera exclusa din imagine

n      Condilii mandibulari au pozitie sup-ext.

n      Atitudine cefalica in extensie

n      aspect mohorat al OPT

n      Apexurile dintilor maxilari se suprapun peste opacitatea transversala a palatului

n      POZITIONAREA INCORECTA fata de PLANUL FRONTAL

n      Pozitionarea pacientului prea anterior genereaza opacitatea coloanei cervicale care se suprapune peste zona incisiva

Indicatiile OPT

n      Deficientele OPT

n      Floul Kinetic

n      Structuri parazite

n      Suprapuneri dentare

n      Marirea dimensiunilor

n      Aspect deformat

n      Avantajele OPT

n      Ofera o imagine de ansamblu a arcadelor dentare

n      Reda imagistic structuri anatomice multiple (dinti, parodontiu, sinusuri max. ATM)

n      Doza de iradiere este redusa = 4 radiografii dentare

n      Costul redus

n      Tehnica usoara, nu necesita pregatiri deosebite a pacientului
