Controlere

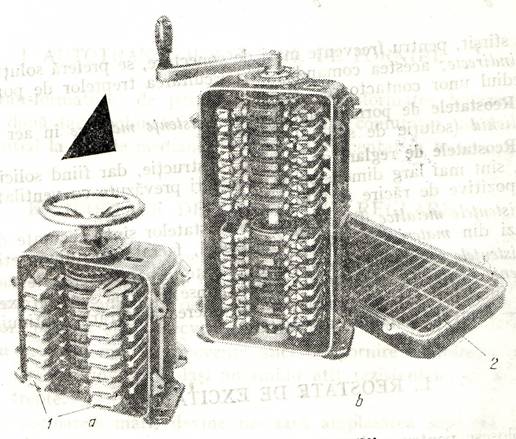

Controlerele cu toba, folosite pentru comutarea directa a curentilor mari, sunt constituite din urmatoarele elemente principale (fig.13).

~ un ax izolat care poate fii rotit din exterior sip e care sunt montate contactele mobile in forma de sectoare circulare cu diferite unghiuri la contur;

~ unul sau doua axe isolate pe care sunt montate contactele fixe prevazute cu elemente arcuitoare care asigura forta de apasare necesara.

La controlerele de current continuu se folosesc si camere de stingere cu suflaj magnetic.

Se construiesc pentru curenti mari, de 100-300 A, atat in aer cat si in baie de ulei.

Controlerele indirecte (de comanda) se construiesc, de obicei, in varianta de controlere cu came, similare constructive comutatoarelor    cu came dar realizate intr-o cinstructie mai solida( fig.15), pentru curenti pana la 25-40 A.
