Cuplajul inductiv

Cuplajul inductiv

Circuitele (1) si (2) din Fig. 2.8 sunt cuplate inductiv, adica o parte din fluxul magnetic produs de trecerea curentului intr-un circuit strabate bucla formata de celalalt circuit.

Notatii:

E₁, E₂ – t.e.m. ale asurselor;

Z_s1, Z_s2 – impedantele interne ale surselor;

Z₁, Z₂ – impedantele liniilor de legatura;

Z_r1, Z_r2 – impedantele receptoarelor.

Ecuatiile de functionare ale celor 2 circuite cuplate sunt:

Obs:

Fig. 2.8 Cuplaj inductiv intre doua circuite.

Curentii interferati in cele 2 circuite sunt:

Curentii neinfluentati sunt:

Concluzie

In cele 2 circuite interferate apar t.e.m. de interferenta: - j₂M₂I₂ si -j₁M₁I₁

Mijloace de neutralizare

a) solutii generale:  - conexiuni scurte;

- conductoare dus-intors rasucite;

- conexiuni in cablu coaxial pt circuitele de forta si pt circuitele de

masurare;

- asezare geometrica astfel incat sa existe un transfer minim de flux

magnetic in bucla circuitului vecin.

b) solutii particulare: – suntul coaxial pt masurarea curentilor cu variatii rapide;

- ecranarea suplimentara a cablului coaxial si folosirea cabinei

ecranate.

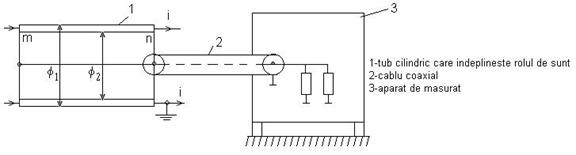

Fig. 2.9

In figura anterioara se prezinta un sunt coaxial. Semnalul de masurare este captat in interiorul tubului (1), pe circumferintele (m) si (n). In interiorul tubului inductia magnetica este nula, astfel incat tensiunea de masurare va fi U_m=RI, unde R este rezistenta tubului.

Cabina ecranata are peretii din otel sau cupru, fiind legata la priza de pamant proprie.
