Asamblari arbore-butuc prin arbori profilati

Asamblari arbore-butuc prin arbori profilati

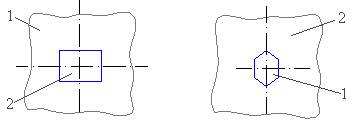

Fig.1 Profil patrat Fig.2 Profil hexagonal

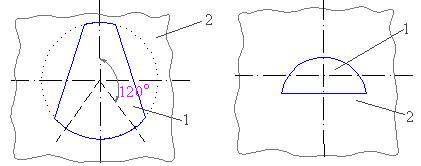

Fig.3 Profil triunghiular Fig.4 Profil cilindru tesit

Suprafetele in contact dintre arborii si butucii profilati care impiedica rotirea sunt supuse la solicitarea de strivire (presiunea de contact).

Bolturi si stifturi

Bolturile si stifturile sunt organe de masini care servesc pentru :

cuplarea in articulatie ;

reglarea jocului intr-un lagar cu alunecare ;

fixarea manivelei pe fus ;

centrarea capacului pe corpul reductorului.

1⁰.Bolturi

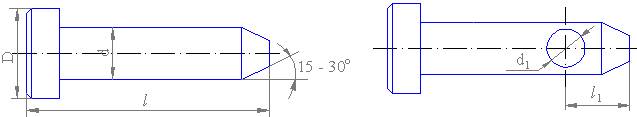

Fig.1 Bolt cu cap tip A Fig.2 Bolt cu cap tip B

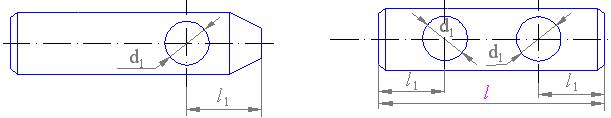

Fig.3 Bolt fara cap tip A Fig.4 Bolt fara cap tip B

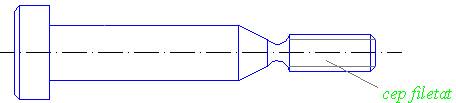

Fig.5 Bolt cu cap de centrare si cep filetat

Fig.6 Bolt tubular Fig.7 Bolt elastic

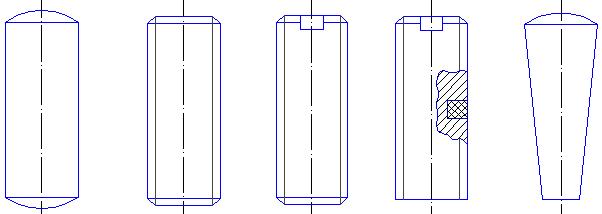

Fig.1 Fig.2 Fig.3 Fig.4 Fig.5

Stift cilindric Stift cilindric Stift cilindric Stift cilindric Stift conic

forma A forma B filetat filetat cu neted

autoblocare

(blocarea se asigura de

un element plastic)

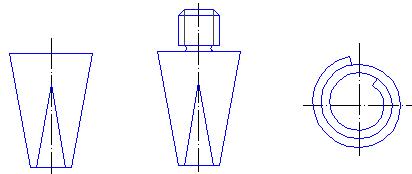

Fig.6 Fig.7 Fig.8

Stift conic Stift conic crestat Stift elastic

crestat cu cep filetat

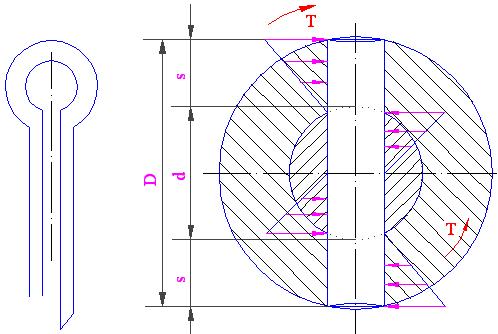

Fig.9     Fig.10

Cui spintecat(splint) Stift transversal in sectiune

;

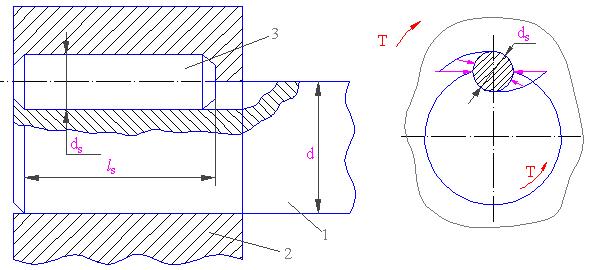

Fig.11    Stift longitudinal

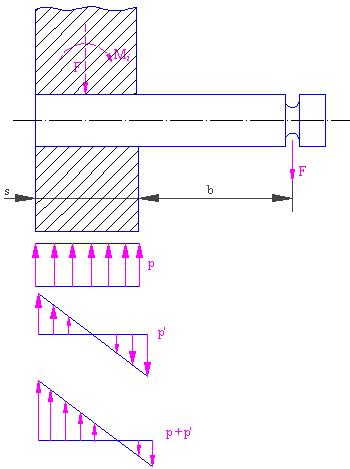

Fig.12 Stift transversal supus la sarcina excentrica

s - grosimea tablei ;

F - sarcina ce se afla la o cota b

p - presiunea de contact (strivire) produsa de forta excentrica F,adusa la jumatatea tablei

p' - presiunea de contact produsa de momentul incovoietor M_i,obtinut prin echivalare
