DISTRIBUTIA PRIN SUPAPE

Distributia prin supape se clasifica in functie de pozitia supapelor fata de axa cilindrului in trei sisteme si anume:

sisteme cu supape laterale, la care supapele sunt asezate lateral in blocul cilindrilor;

sistemul cu supapa in chiuloasa, la care supapele sunt asezate in corpul chiuloasei, deasupra pistonului;

sistemul mixt, la care supapele sunt asezate o parte lateral in blocul cilindrilor, iar o parte in corpul chiuloasei deasupra capului pistonului.

In raport cu sistemul cu supape laterale, sistemul de distributie cu supape in chiuloasa prezinta unele avantaje si anume: forma mai compacta a camerei de ardere, ceea ce duce la pierderi mai mici de caldura si la realizarea unui raport de compresiune mai mare; randament volumetric mai mare cu 10-20% la puterea maxima; detonatia este mai putin frecventa; gradul de umplere creste cu 5-10% la cuplul motor maxim; turatia motorului creste cu 20-30% la puterea maxima; reducerea consumului specific de combustibil cu 5-15% la 100 km.

Principalele elemente ale distributiei prin supape sunt:

supapele, care obtureaza orificiile de admisiune si evacuare ale cilindrilor;

arcurile, care mentin supapele pe scaun;

* arborele de distributie (sau arborele cu came) pe care se gasesc camele

ce comanda miscarea supapelor;

* mecanismul de transmitere a miscarii de la arborele cotit la arborele de distributie.

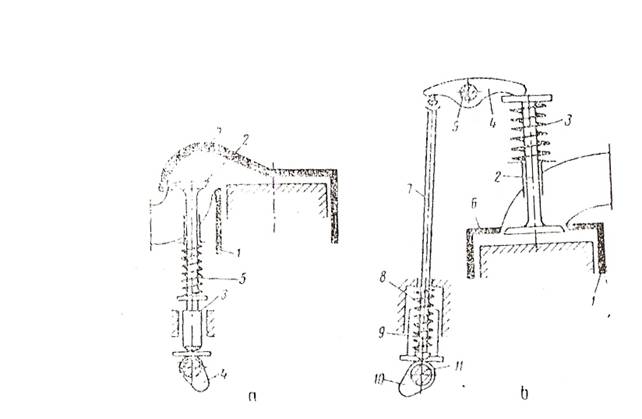

fig. 1.1. Sisteme de distributie a motorului in patru timpi.

Distributia cu supape laterale (fig. 1.1,a) este formata din supapa , montata in blocul cilindrilor si mentinuta pe scaun de catre arcul , actionata de catre cama , montata pe arborele cu came, prin intermediul tachetului . Se observa din figura ca scaunul supapei este montat in blocul cilindrilor, chiuloasa fiind mai inalta, deoarece trebuie sa acopere si scaunul supapei.

Distributia cu supape in chiuloasa (fig. 1.1,b) este formata din ghidul supapei, montat in chiuloasa , care acopera numai blocul cilindrilor , supapa , apasata pe scaunul sau de catre arcul , culbutorul ce se poate roti in jurul axului fix , tija impingatoare , apasata in mod permanent de catre arcul , pe tachetul . cama , si arborele cu came .
