TABLOURI DE DISTRIBUTIE

TABLOURI DE DISTRIBUTIE

Specializarea: Electromecanic utilaje si instalatii industriale

ARGUMENT

Proiectul cu tema "Tablouri de distributie" prezinta pe scurt notiuni generale referitoare la tablourile electrice.

In capitolul 1 am prezentat generalitati despre tablouri de distributie.Tablourile de distributie sunt dispozitive care permit ramificarea circuitelor electrice.

Tablourile de distributie au urmatoarele functii :

sa fixeze si sa protejeze aparatele de manevra, de masurat si de protectie, necesara distributiei energiei electrice ;

sa permita localizarea defectelor produse prin supraincarcari sau scurtcircuite, precum si inlocuirea sigurantelor care s-au topit ;

sa distribuie energia electrica la mai multe circuite, pentru ca in cazul arderii unei sigurante sa nu se intrerupa functionarea tuturor consumatorilor.

Dupa destinatia pe care o au, tablourile de distributie se impart in : tablouri generale, principale si secundare.

Tabloul general de distributie este cel care primeste energia electrica, la o tensiune sub 1000 V, de la sursa de energie sau de la retea.

Tablouri principale primeste energia electrica de la tabloul general si alimenteaza tablourile secundare.

Tabloul secundar deserveste unul sau mai multe receptoare.

In cazul in care tabloul general de distributie alimenteaza cu energie electrica mai multe tablouri principale, prin circuite separate, distributia se numeste radiala.

Daca insa tabloul general distribuie energie electrica printr-un circuit la un tablou principal, iar acesta alimenteaza un tablou de distributie secundar, deci mergand din tablou in tablou ,distributia se numeste in cascada.

In capitolul 2 am prezentat tablourile de distributie pentru locuinte.

Capitolul 3 prezinta tablourile de distributie utilizate in industrie, iar in capitolul 4 am relatat cateva norme de protectia muncii.

Cap. 1. Generalitati

Prin liniile aeriene sau subterane se realizeaza alimentarea cu energie electrica a marilor consumatori : intreprinderi, sectii, cladiri sociale sau locuinte.

Numarulreceptoarelor alimentate de la un singur circuit este insa limitat. Pentru acest motiv o instalatie electrica cuprinde mai multe circuite, alimentate de o singura sursa. Pe de alta parte, din anumite cauze, intensitatea curentului poate fii uneori prea mare, iar caldura degajata prin efect Joule-Lenz poate produce arderea izolatiei conductoarelor si deci scurtcircuite, care pericliteaza instalatia. Apare necesitatea unor dispozitive care sa permita ramificarea acestor circuite, asa cum o cere situatia locala si importanta instalatiei respective. Aceste dispozitive se numesc tablouri de distributie.

Tablourile de distributie au urmatoarele functii :

sa fixeze si sa protejeze aparatele de manevra, de masurat si de protectie, necesara distributiei energiei electrice ;

sa permita localizarea defectelor produse prin supraincarcari sau scurtcircuite, precum si inlocuirea sigurantelor care s-au topit ;

sa distribuie energia electrica la mai multe circuite, pentru ca in cazul arderii unei sigurante sa nu se intrerupa functionarea tuturor consumatorilor.

Dupa destinatia pe care o au, tablourile de distributie se impart in : tablouri generale, principale si secundare.

Tabloul general de distributie este cel care primeste energia electrica, la o tensiune sub 1000 V, de la sursa de energie sau de la retea.

Tablouri principale primeste energia electrica de la tabloul general si alimenteaza tablourile secundare.

Tabloul secundar deserveste unul sau mai multe receptoare.

In cazul in care tabloul general de distributie alimenteaza cu energie electrica mai multe tablouri principale, prin circuite separate, distributia se numeste radiala.

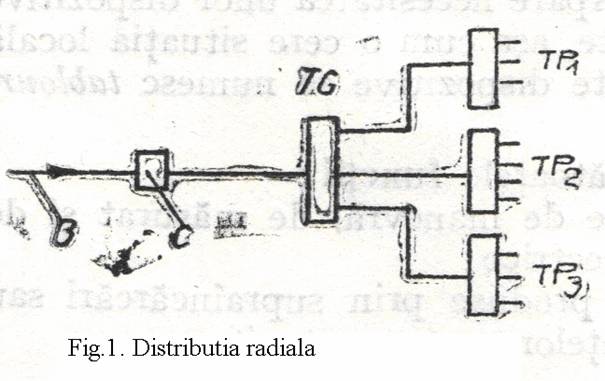

In figura 1. se reprezinta schema de principiu a unei distributi radiale.

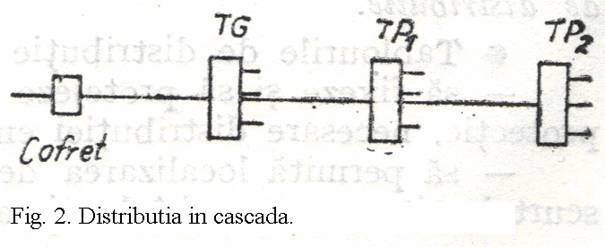

Daca insa tabloul general distribuie energie electrica printr-un circuit la un tablou principal, iar acesta alimenteaza un tablou de distributie secundar, deci mergand din tablou in tablou (fig. 2.), distributia se numeste in cascada.

Daca insa tabloul general distribuie energie electrica printr-un circuit la un tablou principal, iar acesta alimenteaza un tablou de distributie secundar, deci mergand din tablou in tablou, distributia se numeste cascada.

Tablourile de distributie se confectioneaza numai din materiale neconbustibile si nehigroscopice. Tablourile electrice de distributie pot fii construite intr-unul dintre urmatoarele tipuri :

tablouri neprotejate (deschise, care nu sint protejate contra atingerilor si detoriorarilor mecanice si se monta in incaperi, cu pericol de explozie sau de incendiu decia cele executate special pentru astfel de situatii.

- Tablouri protejate, care sint inchise in cutii protectoare sau in dulapuri metalice si nu de pot monta in incaperi, cu pericol de explozie sau de incendiu decia cele executate special pentru astfel de situatii.

Cap. 2. TALOURI DE DISTRIBUTIE PENTRU LOCUINTE

Tablourile de distributie pentru locuinte servesc la asigurarea protectiei circuitelor electrice de locuit, precum si din cladirile sociale, birouri etc.

• Dupa modul de instalare tablourile pot fi :

tablouri de bransamen, care asigura racordarea cladirii la reteaua de energie electrica si protectia generala ;

tablouri de firida care asigura protectia mai multor apartamente ;

tablouri de apartament care asigura distributia si protectia circuitelor din apartament.

a. Clasificare

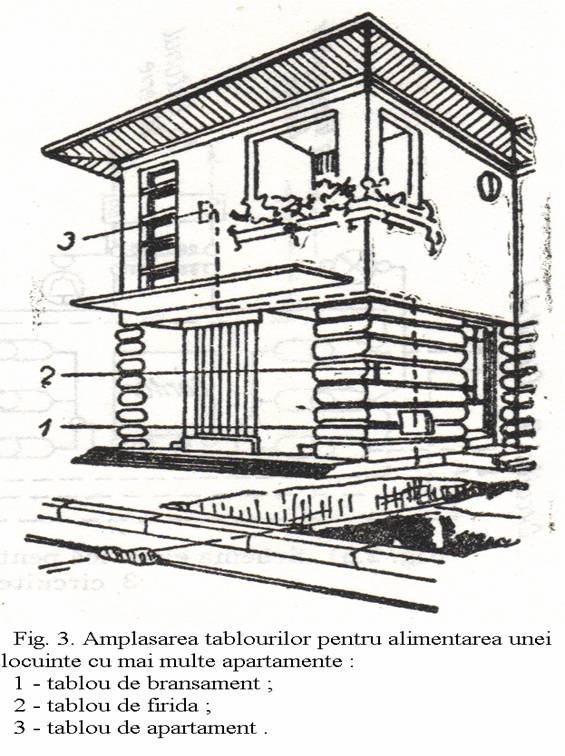

In figura 3. este exemplificata distributia si modul de amplasare a acestor tablouri.

b. Tipuri constructive de tablouri de distributie

• Pentru alimentarea instalatilor de iluminat din locuinte se folosesc tablouri de distributie cu masa metalica sau din mase plastice.

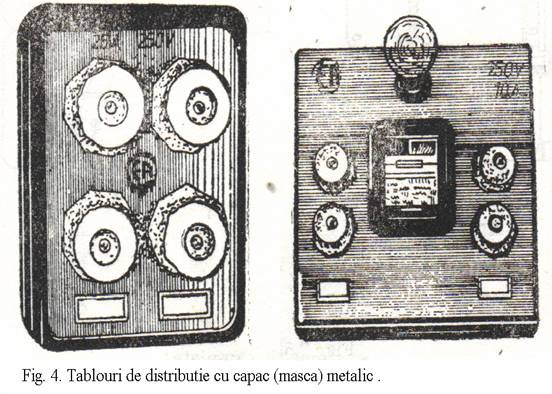

Tablourile de distributie cu masca sint dimensionate pentru patru elemente de siguranta, sau pentru sase elemente de siguranta. In figura 4. sint reprezentate doua tablouri de distributie.

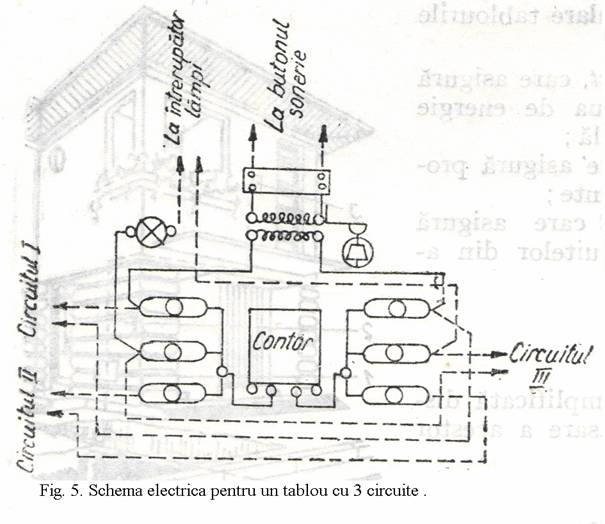

Pe langa sigurante ele mai pot contine un contor monofazat, un corp de iluminat, un clopot si un transformator de sonerie. In figura 5. este reprezentata schema pentru un tablou care contine elemente mentionate mai sus : legaturile desenate punctat se executa de instalatorul electrician la montarea tablourilor. Puterea lampii electrice montate pe un asemenea tablou tablou trebuie sa nu depaseasca 60W.

• Tablourile de firida se executa din profile metalice si cuprind sigurante fuzibile. Ele se monteaza intr-o firida prevazuta cu o usa metalica ca se poate deschide numai cu o cheie speciala de catre electricienii intreprinderi de distributie a energiei electrice.

Locatarii au acces numai la tablourile din apartamente, pentru inlocuirea patroanelor de siguranta arse in caz de defect instalatie sau suprasarcina.

Cap. 3. TABLOURILE DE DISTRIBUTIE PENTRU INDUSTRIE

Pentru distributia energiei electrice la consumatirii de putere mai mare din intreprinderile industriale, se folosesc tablouri de distributie protejate contra loviturilor mecanice, a prafului etc.

Din punct de vedere constructiv, tablourile de distributie se clasifica in urmatoarele grupuri mari ;

tablouri capsulate

tablouri deschise ;

dulapuri ;

tablouri debrosabile.

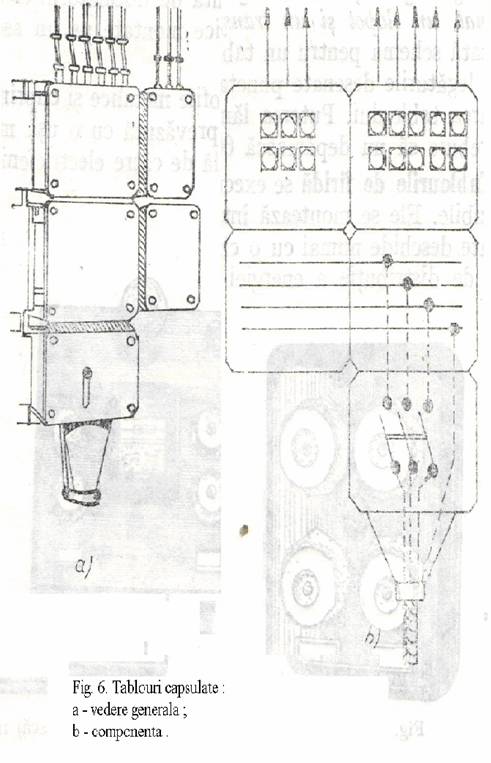

Tablouri capsulate constau dintr-o serie de cutii independente (fig. 6.), echipate cu aparate sau elemente de distributie si legate intre ele. Echiparea cu aparate a tablourilor capsulate este mai redusa decat a panourilor, datorita spatiului mai restrans, iar curentul nominal nu depaseste 630 A, maximum 1000 A.

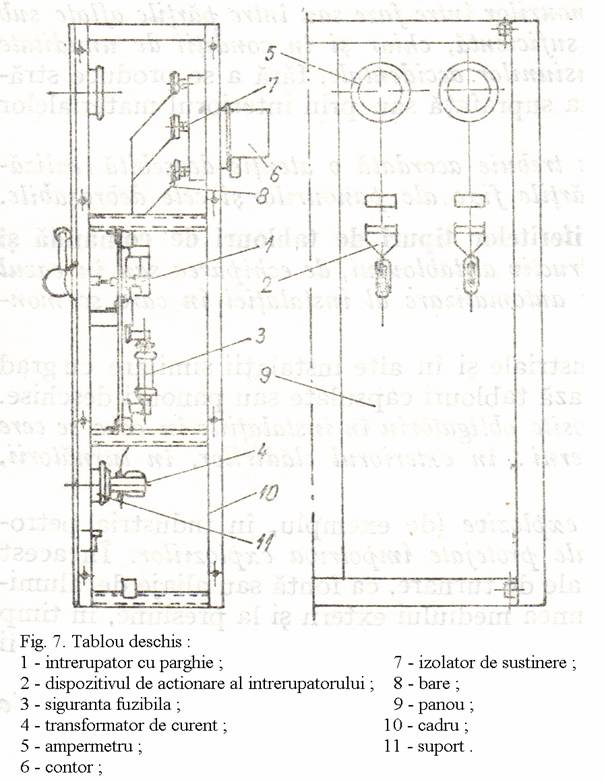

• Tablourile deschise sint alcatuite dintr-un schelet metalic, pe care sint fixate foi din tabla de otel. In partea frontala, unele tipuri sint prevazute cu usi de acces, iar in spate sint deschise (fig. 7.).

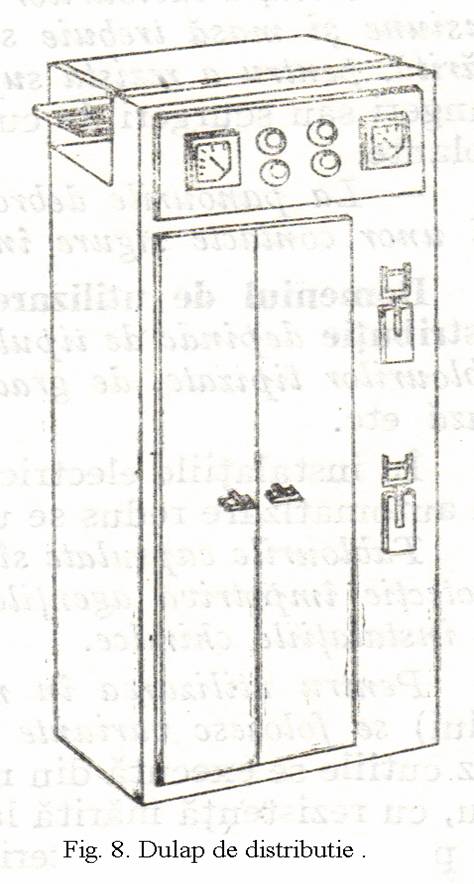

• Dulapurile (fig. 8.), spre deosebire de tablourile deschise, sint inchise complet, fiind prevazute cu usi in fata. Dulapurile si panourile se asambleaza intre ele alaturat, in numarul cerut de schema electrica a instalatiei. Montarea panourilor la locul de exploatare se face de obicei cu culoar in spate, pentru controlul aparatelor.

• Tablourile debrosabile sint constituite din dulapuri sub forma de unutati tipizate in privinta echiparii cu aparataj elecric, care se pot asambla alaturat.

Caracteristic acestor tablouri este faptul ca sint complet inchise, aparatele, blocurile sau sertarele cu aparate fiind debrosabile si montate in casete inchise.

Avantajele unui astfel de tablou sint :

asigura separarea circuitelor ;

ofera protectia personalului de deservire si nu necesita scoaterea de sub tensiune a intregii instalatii in timpul lucrului la unul dintre circuite ;

asigura depanarea rapida prin inlocuirea sertarelor defecte ;

prezinta siguranta in exploatare, deoarece defectul produs la un circuit nu se poate extinde la circuitele vecine sau la bare, fapt care ar conduce la scoaterea completa din functiune a instalatiei ;

permite obtinerea de dimensiuni reduse.

Tablourile debrosabile de joasa tensiune au u echipare cu aparate mult mai complete decat tablourile capsulate, cuprinzand practic toate tipurile de aparate.

Dintre conditiile impuse de STAS 5358-68 tablourilor de distributie se mentioneaza :

- Protectia impotriva atingerilor accidentale a partilor sub tensiune trebuie sa fie asigurata prin constructie

- Constructia tablourilor capsulate si a panourilor trebuie sa asigure o incalzire normala, la curentul nominal, a aparatelor incluse.

- Constructia panourilor si tablourilor trebuie sa asigure capacitatea de rupere a aparatelor, prin prevederea unor spatii suficiente, ca arcul electric de intreruprre sa nu atinga parti sub tensiune sau parti matalice legate la pamant.

- Izolatia tablourilor si panourilor intre faze sau intre partile aflate sub tensiune si masa trebuie sa fie suficienta, chiar si in conditii de umiditate merita, pentru a rezista supratensiunilor accidentale.

- La panourile debrosabile trebuie acordata o atentie deosebita realizarii unor contacte sigure intre partile fixe ale panourilor si cele debrosabile.

Cap. 4. MASURI SPECIFICE DE PROTECTIE A MUNCI

Procesul tehnologic pentru confectionarea si echiparea tablourilor electrice impune ca atat cei care conduc procesul de protectie cat si cei din atelier sa respecte urmatoarele reguli de protectie a muncii :

- spatiile de lucru sa nu fie aglomerate de materiale sau utilaje ;

- langa mesele de lucru sau in jurul tablourilor (dulapurilor) sa se creeze spatiul necesar desfasurarii procesului de productie, fara pericol de accidentare ;

- muncitorii sa fie echipati cu haine de protectie necesare operatiilor tehnologice pe care le executa (manusi, sorturi, ochelari de protectie etc.) ;

- sa se verifice permanent starea sculelor si utilajelor. Cablurile de alimentare sa nu fie deteriorat, conductorul de impamantare sa fie corect legat si sa nu preinte uzura mecanica ;

- pe santier, la montare, sa se foloseasca casca de protectie ;

- pentru iluminarea spatiului de lucru la santier sa se foloseasca sursa de energie de 12-14 V ;

- distanta dintre un tablou si utilajul cel mai apropiat sa fie mai mare de un metru.

BIBLIOGRAFIE

1. APARATE, ECHIPAMENTE SI INSTALATII DE ELECTRONICA INDUSTRIALA, Alexandru Iuliam Stan - EDITURA DIDACTICA SI PEDAGOGICA - BUCURESTI 1993.
2. INTERNETUL
