Factorii care influenteaza pozitia curbelor TTT de transformare prin difuzie la racirea unui otel

Factorii care influenteaza pozitia curbelor TTT de transformare prin difuzie la racirea unui otel

Diagrama de transformare izoterma reprezinta un cumul de rezultate al multiplelor date obtinute in urma cercetarilor transformarii austenitei la temperaturi constante. Aceste diagrame se numesc "diagrame in C", dupa asemanarea cu litera C, sau, denumire cea mai uzitata, diagrame TTT (Temperatura - Timp -Transformare).

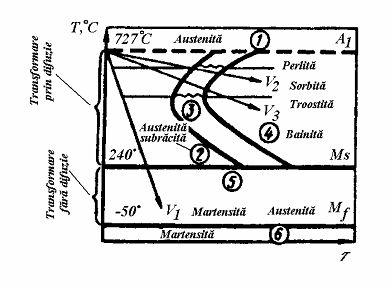

Figura 117 - Diagrama transformarii izoterme a austenitei pentru un otel eutectoid

a.)    Compozitia chimica

Viteza critica de calire depinde de stabilitatea austenitei si este determinata de compozitia otelului. Cu cat este mai mare stabilitatea austenitei, ca urmare a alierii otelului (cu cat sunt deplasate mai la dreapta curbele TTT), cu atat mai mica este viteza critica de calire pentru obtinerea unei structuri integral martensitice.

Otelurile carbon au o viteza critica de calire mare (800 - 200 C / s). Viteza critica cea mai mica o are otelul carbon eutectoid. Prin alierea unui otel, care are 1%C, cu 1 %Cr viteza critica de calire se micsoreaza de 3 ori, iar prin alierea cu 0,4 %Mo viteza critica de calire scade de la 200 la 50 C / s.

Viteza critica de calire este scazuta puternic de Mn si Ni. Cobaltul este singurul element chimic care scade stabilitatea austenitei si respectiv creste viteza critica de calire. Pentru multe oteluri aliate viteza critica de calire nu depaseste valoarea de 20 ⁰C / s.

b.)    Granulatia austenitei initiale

Cu cat este mai mare grauntele de austenita si cu cat este mai mare omogenitatea sa, cu atat mai ridicata va fi stabilitatea austenitei subracite si respectiv mai scazuta viteza critica de calire.

Cu cat granulatia initiala a austenitei este mai mare( limita de graunte este mai mare= locul de unde incepe transformarea=>transformarea incepe mai usor, la timpi mai mari) cu atat curbele se deplaseaza mai spre dreapta.
