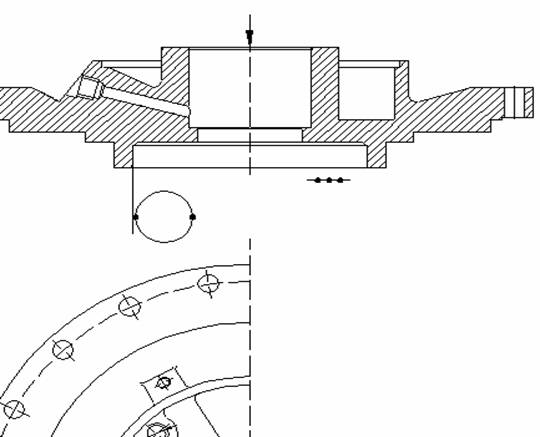

a)Schita operatiei:



b)Fazele operatiei

a.Prinderea piesei

1.filetat:4 gauri M12-6H strapunse echidistante

2.filetat:4 gauri M20-6H adanc 30,echidistante

3.filetat:4 gauri M8-6H adanc 12, echidistante

4.filetat:4 gauri M16-3H6H adanc 26,echidistante

b.Desprinderea piesei

c)Caracteristici ale sistemului tehnologic

M.U. GR40    tabelul 6.46

Scule:-tarozi pentru filet metric STAS 1112/8-79

Dispozitiv:-dispozitiv de orientare si fixare

Verificatoare:-calibre

Tabelul 6.67

Tarozi pentru filet metric

STAS 1112/8-79

Dimensiuni

Simbolul filetului

d

pasul

P

L

l

a

H11

h

M8*1

M12*1,5

M16*1,5

M20*1,5

d)Parametrii regimului de prelucrare

*Alegerea sculei aschietoare

Tabelul 6.68

faza

Scula aschietoare

tarod M12*1,5 STAS 1112/8-79/Rp3

tarod M20*1,5 STAS 1112/8-79/Rp3

tarod M8*1 STAS 1112/8-79/Rp3

tarod M16*1,5 STAS 1112/8-79 Rp3

*Stabilirea durabilitatii economice

Tabelul 6.69

faza

T[min]

*Stabilirea adancimii de aschiere

Tabelul 6.70

faza

t[mm]

*Stabilirea turatiei si a vitezei reale de aschiere

Tabelul 6.71

faza

n recomandat

[rot/min]

Vr[m/min]

e)Norma de timp

La filetare norma de timp are urmatoarea structura:

NT=Top+Td+Ton+Tprin [6.42).

unde:NT=norma de timp

Nop=timp operativ complet

Top=Topi*K *K +tpd (6.43)

in care Topi=timp operativ incomplet

K =coeficient in functie de duritatea materialului. K

K =coeficient in functie de modul de retragere al tarodului. K

tpd=timpul de prindere-desprindere a semifabricatului. tpd=9 min.

Td=timpul de deservire tehnico-organizatorica

Td=    (6.44)

Tpo=timpul de pregatire-incheiere

Tpi

Topi=T=(0,78+0,8+0,61+0,76)=2,95 min

Top=T=2,95*0,87*1+9,0=11,57 min

Ton+Td= *11,57=0,93 min

NT=11,57+0,93+9,0/100=12,6 min
