REGLARE TURATIEI MOTORULUI ASINCRON CU ROTORUL BOBINAT



CHESTIUNI DE STUDIAT

Pentru un motor asincron cu rotorul bobinat se vor determina datele necesare trasarii:

a)      - caracteristicii mecanice naturale;

b)      - doua caracteristici mecanice artificiale reostatice.

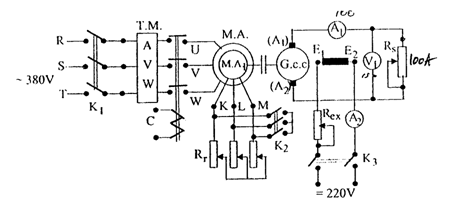

SCHEMA DE MONTAJ

2.1 Se executa schema urmatore, in care:

MA - motor asincron, trifazat, cu rotorul bobinat, avand date nominale: U1N=380V,

PN=10KW, I1N=22A, nN=1450rot/min (n1=1500rot/min);

Gc.c. - generator de curent continuu cu statorul basculant, avand datele nominale:

UN=110V, Uex=220V, IN=104A, nN=1500rot/min;

TM - trusa de masura trifazata;

Rr - reostat de pornire si reglaj(cu lichid);

Rex - reostat de excitatie (cu lichid);

Rs - reostat de sarcina (cu lichid);

K1; K3 - intrerupatoare PACO (montat pe pupitru de alimentare);

K2 - intrerupator tip heblu;

C - contactor (montat pe pupitru de alimentare);

Iv - inversor trifazat;

Rp - reostat de pornire cu lichid;

V1 - voltmetru de 150V;

A1, A2 - ampermetre de 100A, respective 10A.

TIP INCERCARE

3.1 Reglarea turatiei prin variatia tensiuni de alimentare;

3.2 Reglarea turatiei prin modificarea rezistentei circuitului rotoric.

Determinarii pentru trasarea caracteristicii mecanice naturale

Nr.

crt.

P

(W)

U

(V)

I

(A)

n

(rot/min)

UG

(V)

IG

(A)

G

F

(kgf)

M

(Nm)

M

(Nm)

M

(Nm)

1

1400

135

6

1375

110

0

0

0

1,38

1,38

2

4000

317

8,78

1360

113

20

0,7

22,68

1,4

24

3

4800

279

10

1350

115

40

0,79

41,2

1,41

42,6

4

9600

436

12,8

1330

117

60

0,81

62,25

1,43

63,68

5

11600

383

17,6

1320

118

70

0,82

72,9

1,44

74,35

Determinarii pentru trasarea caracteristicii mecanice artificiale

Nr.

crt.

P

(W)

U

(V)

I

(A)

n

(rot/min)

UG

(V)

IG

(A)

G

F

(kgf)

M

(Nm)

M

(Nm)

M

(Nm)

1

12000

317

22

1050

95

75

0,81

80

1,8

82,8

2

11400

331

20

1075

96

70

0,81

73,7

1,7

76,35

3

8600

277

18

1120

100

60

0,8

63,97

1,7

65,67

4

8400

305

16

1150

104

50

0,78

58,38

1,66

55,66

5

7200

348

12

1175

107

40

0,76

43,5

1,62

45,12

6

5600

283

11,5

1215

110

30

0,74

34,14

1,57

35,7

7

4400

243

10,5

1250

1140

20

0,7

24,89

1,52

26,4

8

2800

217

7,5

1290

117

10

0,53

16,35

1,48

17,8

9

1200

116

6

1330

122

0

0

0

1,43

1,43

Determinarii pentru trasarea caracteristicii mecanice artificiale

Nr.

crt.

P

(W)

U

(V)

I

(A)

n

(rot/min)

UG

(V)

IG

(A)

G

F

(kgf)

M

(Nm)

M

(Nm)

M

(Nm)

1

13200

319

24

925

85

80

0,81

86,7

2,06

86,76

2

11600

313

21,5

980

90

70

0,81

75,8

1,95

77,75

3

10000

322

18

1040

95

60

0,8

65,4

0,18

65,58

4

8400

305

16

1080

100

50

0,79

56

0,17

56,17

5

7000

290

14

1130

104

40

0,78

56,3

0,169

56,46

6

5600

271

12

1175

108

30

0,76

34,6

0,16

34,76

7

4400

243

10,5

1210

112

20

0,7

25,2

0,157

25,35

8

3000

232

7,5

1270

116

10

0,52

16,78

0,15

16,9

9

1200

107

6,5

1325

122

0

0

0

0,14

0,14
