SISTEMELE DE FORTE DIN ANGRENAJE

SISTEMELE DE FORTE DIN ANGRENAJE

1. Schema de dispunere a fortelor in angrenaje

In figura urmatoare sunt reprezentate fortele din cele doua angrenaje care concura la realizarea miscarilor necesare realizarii filamentului.

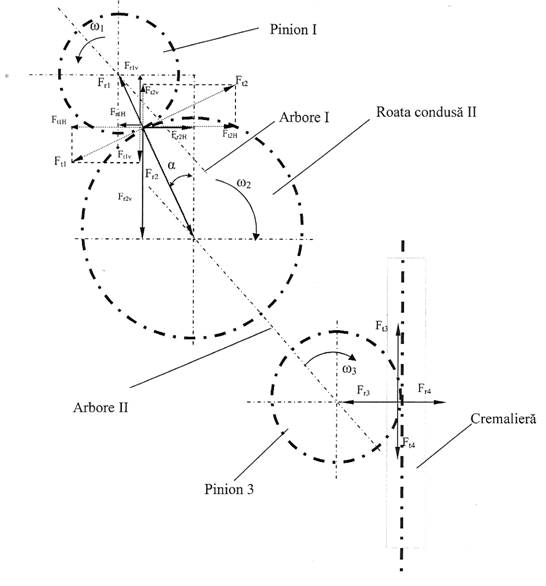

Fig. 1. Sistemele de forte din cele doua angrenaje

Fortele din cele doua angrenaje sunt:

F_r1; F_r2 - fortele radiale din angrenajul cilindric cu dinti drepti

F_t1; F_t2 -fortele tangentiale din angrenajul cilindric cu dinti drepti

F_r3; F_r4 -fortele radiale din angrenajul pinion-cremaliera

F_t3; F_t4 -fortele tangentiale din angrenajul pinion-cremaliera

2. Calculul fortelor din angrenajul cilindric cu dinti drepti

Asupra rotilor dintate din angrenajul cilindric actioneaza atat forte radiale cat si tangentiale.

Fortele tangentiale [1]:

Fortele radiale [1]:

Deoarece arborele I si arborele II nu au axele cuprinse in acelasi plan vertical, se vor descompune fortele angrenajului I atat in plan orizontal cat si vertical. Proiectiile fortelor angrenajului cilindric in plan orizontal si vertical sunt:

In relatiile de mai sus α = 9,133 si reprezinta unghiul de decalaj vertical dintre arborele 1 si arborele II. Dupa inlocuiri se obtin urmatoarele valori pentru forte:

3. Calculul fortelor din angrenajul pinion-cremaliera

Fortele tangentiale [1]:

Fortele radiale [1]:
