SURSE DE DATE PENTRU M.D.A.T.

SURSE DE DATE PENTRU M.D.A.T.

1 Introducere

Reprezentara plana a spatiului obiect sub forma clasica a hartilor si planurilor in conditiile progresului tehnologic actual pare o solutie simplista care nu corespunde perceptiei omului a acestui spatiu inconjurator care este tridimensionala. Dezvoltarea tehnologiilor de colectare a datelor teren in ceea ce priveste dezvoltarea aparatelor utilizate in ridicarile topografice, a sistemelor de preluare dezvoltate pentru fotogrammetria digitala si teledetectie, a sistemelor de stocare, prelucrare si reprezentare a rezultatelor au impus noi produse precum sistemele informationale ale teritoriului, sistemele informationale geografice, hartile digitale tridimensionale, reprezentarile perspective ale spatiului obiect etc.

Culegerea datelor pentru generarea modelelor digitale altimetrice constituie un proces informatic prin care se inregistreaza numeric, elemente descriptive ale formelor suprafetei terestre , facand abstractie de suprastructuri ( vegetatie, constructii, etc.).

In ceea ce urmeaza vor fi prezentate metode de culegerea datelor de baza prin:

- transformarea curbelor de nivel prin scanare si digitizarea planurilor si hartilor deja existente;

- metode fotogrametrice precum exploatarea stereomodelului clasic prin digitizarea statica, exploatarea stereogramelor digitale si utilizarea imaginilor satelitare.

- metode topografice de teren;

2 Metode de digitizare , transformarea curbelor de nivel

Metoda de digitazare a produselor cartografic, unde curbele de nivel sunt reprezentatepe harti si planuri sunt transformate in siruri de coordonate (x,y) si cote (z).Daca se iau in considerare sursele de date avem produse cartografice cum ar fi:

- harti si planuri la diferite scari

- ortofotoplanuri

Primul pas in transformarea unei harti cu curbe de nivel intr-un M.D.A.T. este inregistrarea informatiei sub forma digitala.

Cele mai utilizate metode sunt scanarea si digitizarea. Ambele produc o retea neregulata de puncte sau celule, ce trebuie apoi etichetate cu o valoare potrivita a elevatiei (z).

Pentru a realiza un M.D.A.T. se obisnuieste interpolarea cu o retea regulata de puncte sau celule, pe baza valorilor citite de pe curbele de nivel ale planului initial.

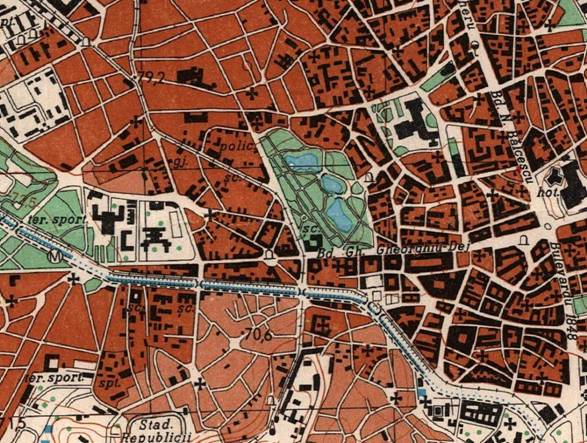

Fig .11 Digitizarea curbelor de nivel pentru o portiune de plan scara 1:25.000 din zona Bucuresti

3 Utilizarea fotogramelor aeriene si a imaginilor satelitare

Fotogrametria este cea mai economica metoda de culegere a datelor pentru suprafete mari. Fotogrametria a cunoscut in ultima perioada mari transformari in ceea ce priveste senzorii de preluare cat si a tehnologiei clasice de exploatare a fotogramei si stereogramei.

Cota suprafetei nu poate fi insa determinata acolo unde terenul este acoperit de constructii sau vegetatie deasa.

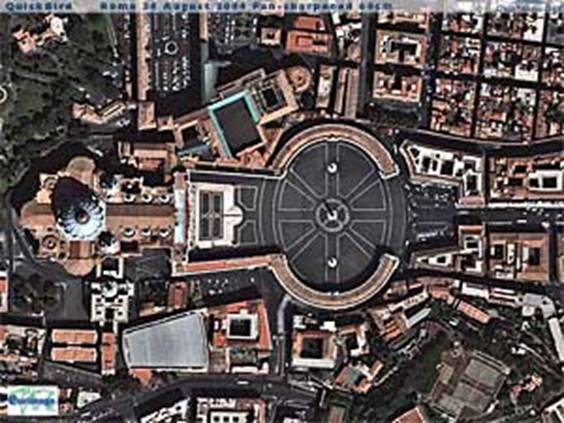

Fig .12 Imagine satelitara .

4 Metode topografice de preluare a datelor din teren

In prezent exista o serie de metode automate pentru determinarea directa a elevatiei folosind echipamente geodezice. Este avantajos folosirea statiilor totale apartinand ultimilor generatii, cum sunt de exemplu Rec Elta, Leica, Nikon, Topcon. Acestea integreaza in structura lor dispozitive de masurare si programe de calcul care faciliteaza determinarea rapida si precisa a coordonatelor (x,y,z) si permit stocarea lor automata .

Tot in clasa ridicarilor de teren poate fi incadrata si culegerea de date realizata prin intermediul tehnologiei G.P.S.

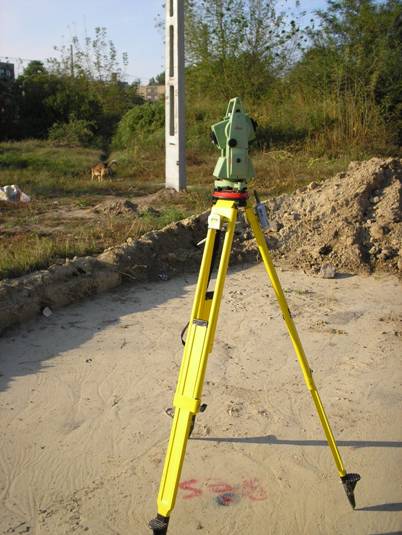

Fig .13   Statie Leica TCR 407 .
