Conectarea unui MP3 player la RadioCD-ul de pe Megane II

Dupa cum am promis, vin cu detaliile de conectare ale unui MP3 player obisnuit, PDA sau oricarei alte surse de semnal audio la RadioCD-ul de pe Megane II.

Pana una-alta imi cer scuze pt. calitatea imaginilor. Nu prea vedeam nimic in display, pozitie aiurea. Se gasise si soarele sa bata si trebuia sa fac si pe perdeaua.

O luam pe etape:

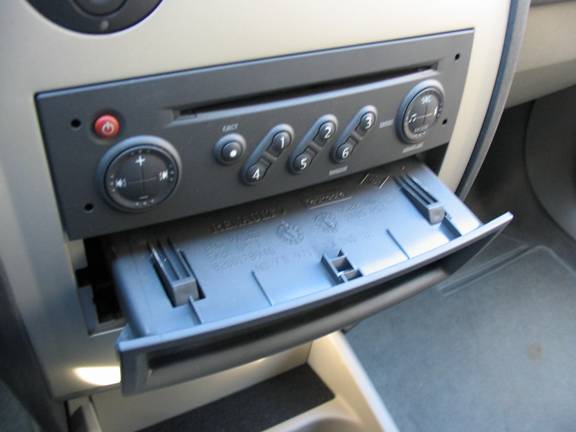

1. Se scoate carcasa-sertar de sub RadioCD. Ori se forteaza usurel din lateral cu ceva ce nu lasa urme ori se trage cu mana (bagand palmele inauntru, fortand un pic in sus ca sa creeam frecare si tragem brusc catre inapoi). Eu aplic varianta a doua.

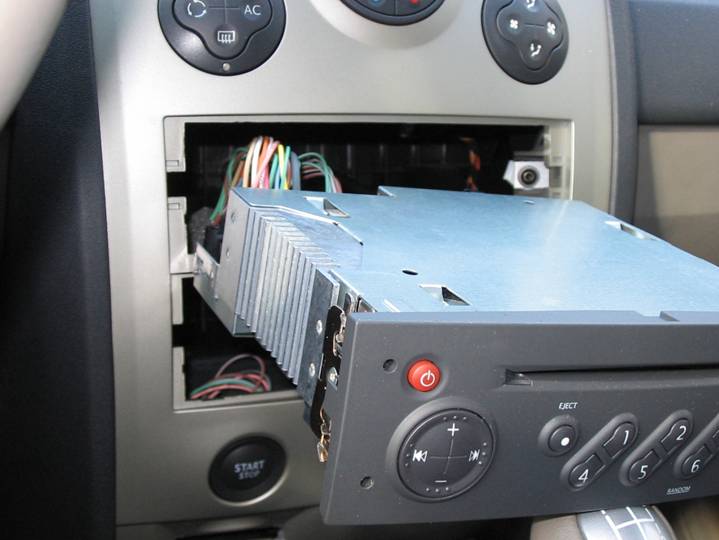

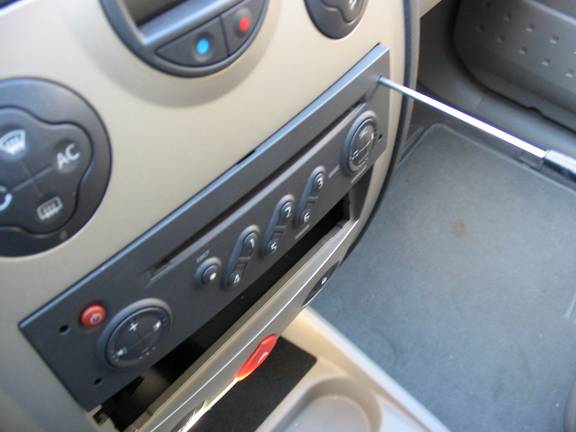

2. Se scoate RadioCD-ul. Se foloseste orice fel de tija de diametru cam 3 mm (sa intre pe gaurile cu pricina). Eu folosesc o surubelnita cap cruce. La cca 2cm in interior tija intampina rezistenta. Continuati s-o introduceti usurel inca 2-3 mm, cat merge, pana o sa scape mai mult inauntru. Nu va fie frica, nu se loveste in nimic. Se repeta faza cu gaura de dedesubt/deasupra (depinde cu care ati inceput). Bagand tija alternativ in ambele gauri de pe o parte a radiocd-ului si fortandu-l usurel din spate o sa iasa putin.
Se repeta operatia si pe partea dreapta/stanga. Se reia procedeul daca radiocd-ul nu s-a eliberat din prima. Cam cat se vede in poza se elibereaza la o apasare si fortare catre in afara. Si trebuie cam de doua ori, si iese.
Alternativ, se poate face, dintr-un electrod de sudura, o piesa in forma de U care sa se potriveasca in ambele gauri de pe o parte, a.i. sa se poate apasa simultan. Mie mi-a fost lene sa-l fac.
E mult mai simplu decat am povestit eu aici dar mi-au luat-o degetele la galop.

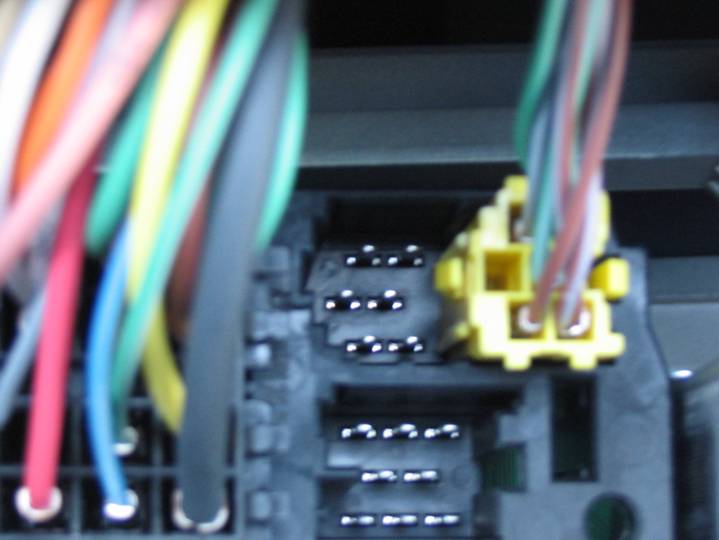

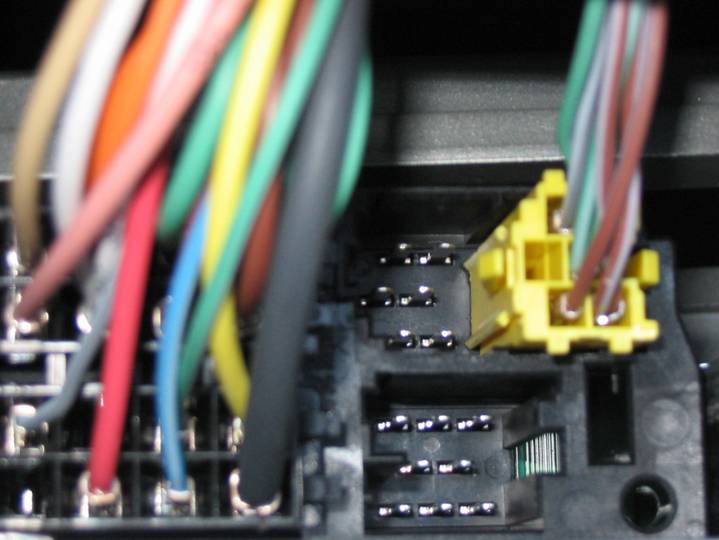

3. In spate, la conectori, se vede ca in poze:

3. In spate, la conectori, se vede ca in poze:

E acelasi lucru. Am pus 2 poze pt ca ambele nu-s asa bune si poate din 2 poze proaste o iesi o informatie buna.

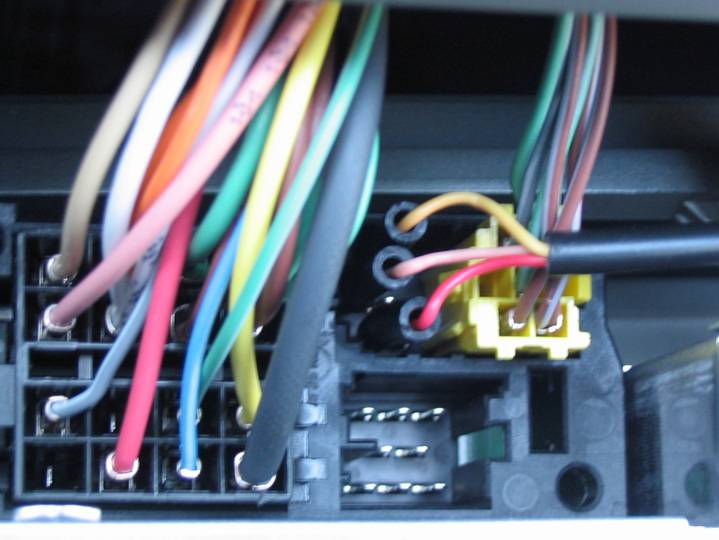

Avem treaba cu conectorul din dreapta sus, cel in care deja e infipt unul mai mic, galben la culoare. In acelasi conector mai raman 6 (sase) pini neconectati. Conform pozelor sunt dispusi cate 2, pe trei randuri. Din acestia 6, avem treaba doar cu 3, toti aflati pe pozitia din stanga, fiecare pe randul lui.
- pinul din stanga-sus = left channel
- pinul din stanga-mijloc = masa
- pinul din stanga-jos = right channel.

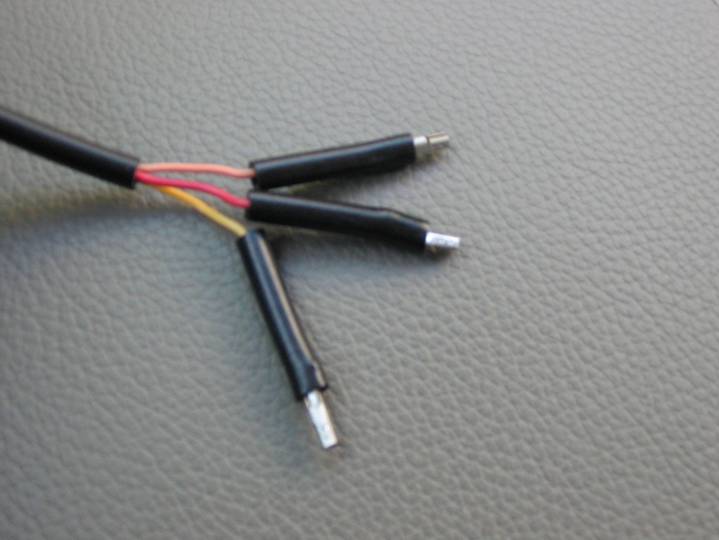

4. Din pacate eu n-am idee daca s-ar putea gasi un conector care sa mearga acolo. Eu n-am vazut. Ce am facut eu a fost sa iau pinii mama (pinii propriu-zisi, partea metalica) dintr-un conector de sursa de PC model vechi, AT, conectorul care se cupla la placa de baza. Pe care pini i-am lipit pe firele de la un cablu care se termina cu jack de 3.5mm (jack stereo mic, pt. casti). Pinii astia de i-am gasit eu nu-s ca de la mama lor dar merg.
Aici e loc de contributii din partea voastra. Ca de altfel si in celelalte parti.

De aici incolo fiecare cu nevoile si imaginatia lui. Ce jack sau priza, pe unde scoate cablul sau nu-l scoate (pune mufa mama)? Asta inventeaza fiecare.

5. Dupa aceea se remonteaza totul in ordine inversa. Punctul asta e optional

6. Cum facem sa se auda? Dam RadioCD-ul pe AUX. Din SRC sau din butonul de deasupra al comenzii de pe coloana volanului.

7. Cum se aude? Nush cum o sa se auda la voi dar la mine (eu am incercat cu un PDA) se auzea beton/brici/etc.

8. Hint: Reglati nivelul de iesire din sursa a.i. la un volum normal al RadioCD-ului sa nu se auda fasaitul (cu motorul oprit, liniste). Puneti-l in concordanta cu nivelul redat pe radio sau cd.

Alte info:

La exemplarul meu de RadioCD e in felul urmator (eventual vezi prima poza din topic):
-pt. modul expert se tine apasata tasta cu nota muzicala pe ea (tasta pt. joase, in mod normal) circa 2 sec pana face beep-beep.
- pe display apare altceva (depinde de ce a fost selectat ultima oara)
- optiunile care apar sunt ciclice, se navigheaza prin ele cu butoanele >> si <<, cele din stanga
- valoarea atribuita fiecarei optiuni se modifica cu + si - (sus si jos)
- iesirea din modul expert e automata, in 2-3 sec daca nu se mai apasa pe nimic

Optiunile si valorile care apar la mine sunt:
- MW (medium wave): On/Off, daca vrei sau nu unde medii la radio (adica daca sa fie selectabil prin SRC=source)
- LW (long wave): On/Off, idem
- News (trafic info): On/Off
- Speed (masura maririi volumului odata cu cresterea vitezei): 05
- AUX (sursa audio auxiliara): On/Off, daca AUX va putea fi selectabila prin apasarea tastei SRC, idem ca la primele 2 optiuni.
-AF (auto frequency): On/Off, comutare automata pe frecventa cu semnalul cel mai puternic al aceluiasi post de radio (care trebuie sa aiba RDS)
