Antena horn

Antena horn

Un ghid de unda deschis va radia energie, producand o diagrama de radiatie larga, ca in figura 19. Umfland capatul ghidului se obtine o diagrama de radiatie mai directiva.

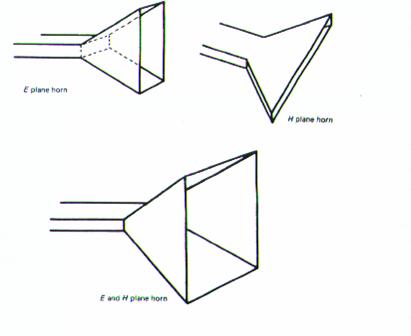

Palnia poate fi in planul E (figura 20.a), in planul H (figura 20.b) sau in ambele (figura 20.c), producand un fascicol ingust pe directia pentilor divergenti. Trebuie observat ca radiatia unei antene horn este polarizata, adica directia campului E este asociata cu orientarea ghidului de unda, asadar exemplele din figura 20 sunt polarizate vertical.

Forma diagramei polare a unui ghid de unda horn va depinde de doi factori - unghiul de deschidere q si lungimea hornului L (figura 21). Daca folosim un unghi de deschidere mare, aparatura hornului creste mult intr-o distanta scurta de gat. Totusi, un q mare va duce la o diferenta

mare de faza pe suprafata de unda de la aparatura hornului, notata cu d in figura 21. O limita rezonabila pentru d este l , caz in care - din geometria hornului - obtinem relatia intre

L, D si lungimea de unda l

(26)

Pentru lungimi de unda mici, cum ar fi gama milimetrica, ecuatia (26) nu impune conditii grele asupra dimensiunii hornului, dar pentru lungimi de unda mai mari valoarea lui L este atat de mare incat orice horn real va fi prea lung, prea butucanos si prea greu. Dependenta caracteristicii de directivitate de aparatura hornului este aproximativ aceeasi cu cea data de ecuatia (25) pentru reflectorul parabolei.
