Masurarea raportului semnal - zgomot

Masurarea raportului semnal - zgomot

Cele mai importante sunt zgomotele de fluctuatie. Ele reduc finetea, conturanta si contrastul imaginii. Datorita licaririi haotice a stralucirii diferitelor elemente ale imaginii, observatorul are o senzatie neplacuta. Se defineste raportul semnal/zgomot (neponderat):

R_s/z ; y [dB]

Usvv = amplitudinea VV a semnalului video intre nivelul de alb si negru

Uzef = valoarea efectiva a U de zgomot

f1, f2 = frecv. extreme ale semnalului video

P(f) = densitatea spectrala a puterii zgomotului.

Pentru y > 46 dB zgomotul nu se observa. Pentru y = 40 dB, numarul maxim posibil de trepte de contrast este cu 20 % mai mic decat fara zgomot.

y = 3040 dB = > imagine buna, y = 2030 dB => imagine satisfacatoare.

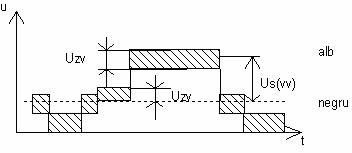

y se poate determina masurand separat Us si Uzef. Uzef se masoara cu aparate cu caracteristica patratica (detector patratic). In TV se determina pe osciloscop de banda larga (fig. 8.20) o valoare de cvasivarf a tensiunii de zgomot Uzv (care poate fi depasita de diferitele impulsuri haotice cu o probabilitate data pi), dupa care se calculeaza Uzef cu relatia Uzef = Usv / Kv, in care Kv este factorul de varf al tensiunii de zgomot (K = 6,57).

Fig. 8.20

Perceptia vizuala a zgomotului de fluctuatii depinde de distributia energiei in spectru. La aceeasi energie, zgomotul de joasa frecventa este mai suparator decat zgomotul de inalta frecventa. Aceasta deosebire se explica prin puterea de rezolutie limitata a ochiului si prin caderea caracteristicii de apertura a tubului cinescop in domeniul frecventelor inalte.

Actiunea perturbatoare a zgomotului de fluctuatie in procesul de perceptie a imaginii se apreciaza cu ajutorul functiei de pondere a zgomotului F(f), care ne permite sa determinam puterea perceputa vizual a zgomotului cu expresia:

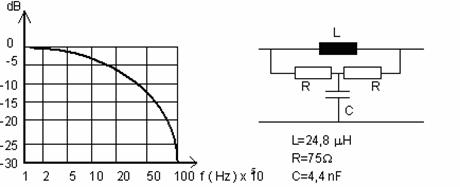

In practica, pentru masurarea raportului semnal / zgomot ponderat, se trece semnalul cu zgomot printr-un filtru corespunzator caracteristicii ochiului, numit filtru de ponderare, avand functia de transfer F(f) prezentata in figura 8.21 (conform CCIR). Schema recomandata este data in figura 8.22 (T podit).

Fig. 8.21 Fig. 8.22

Raportul semnal/zgomot ponderat are o valoare cu 11,2 dB > decat cel neponderat. De ex. pentru o imagine excelenta y=4648 dB, deci y_ponderat=5759 dB. Pentru o imagine inca acceptabila y=20 dB, deci y_ponderat= 31 dB.
