ANALIZA FUNCTIONALA A SUPAPEI

ANALIZA FUNCTIONALA A SUPAPEI

Supapa este alcatuita din doua parti:

1) talerul supapei, care obtureaza orificiul din chiulasa;

2) tija supapei care primeste miscarea, serveste pentru ghidare si evacueaza o parte din caldura primita de taler. O supapa in stare montata se arata in figura 1.1. Talerul 7 se reazema cu fata conica in locasul 2 (sediul sau scaunul supapei) practicat in chiulasa sau bloc-carter; tija 3 se deplaseaza in bucsa de ghidare 4; arcurile 5 se reazema cu un capat pe discul inferior 6 iar cu celalalt pe talerul 7 care se fixeaza cu bucsa conica 8.

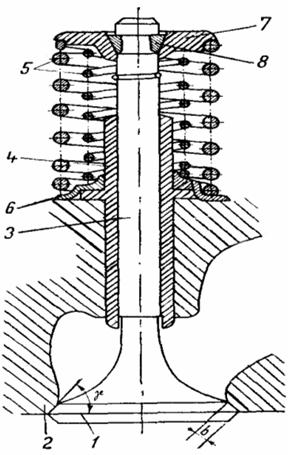

Fig 1.1 Supapa montata
