Programul NI-DAQ.Compatibilitate PC.

Programul NI-DAQ reprezinta un set de functiuni care controleaza toate aparatele DAQ National Insruments pentru I/O analogice, I/O digitale, SCXI, RTSI sincronizare multiboard.Ni-DAQ prezinta functii de nivel inalt,pentru uz general, cat si un nivel mai scazut de functii, pentru flexibilitate in performanta.

NI-DAQ nu sacrifica din performanta aparatelor cu care lucreaza, ci din contra el le asigura un nivel de functionare la cote maxime.

Programul NI-DAQ include un buffer si manager de date, care utilizeaza tehnici sofisticate in cazul achizitiei de date, astfel incat utilizatorul sa poata achizitiona si procesa datele simultan. NI-DAQ foloseste DMA ca sa realizeze transfer de date in memorie MB chiar si pe magistrala ISA ).

Cu ajutorul managerului de Resurse cu care este prevazut NI-DAQ, se poate utiliza mai multe functii si dispozitive simultan.Acest Manager de Resurse, cuprinde canale DMA si RTSI.

1 Setarea sistemului DAQ

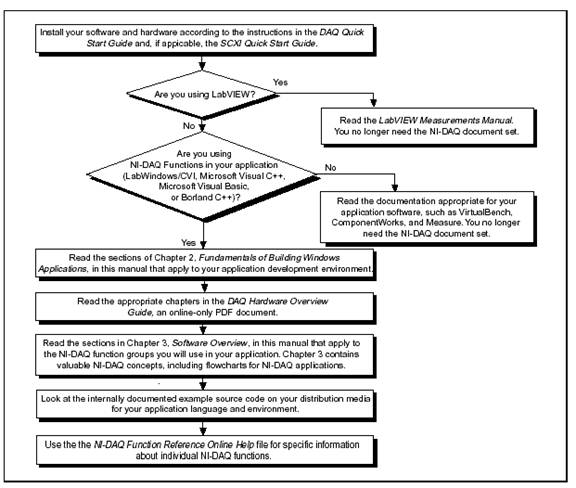

Dupa ce am instalat programele soft si instrumentele hardware necesare se va lucra dupa schema prezentata mai jos.

Dca vom accesa dispozitivele NI-DAQ prin LabView, atunci trebuie citite instructiunile de utilizare NI-DAQ, iar apoi sa se foloseasca referirile LabView online, ca sa se poata incepe achizitia de datein VI-urile din LabView.

NI-DAQ este o librarie de rutine care lucreaza cu dispozitive DAQ de la National Instruments.NI-DAQ ne va ajuta sa depasim dificultatile de instalare a unor dispozitive, cat si dificultatile aparute la incarcarea de date la viteze foarte mari. Numarul de service de care avem nvoie in aplicatii, va depinde de tipul de dispozitiv DAQ, si de complexitatea aplicatiilor.

Setarea sistemului DAQ

2 Suportul hardware pentru programul NI-DAQ

National Instruments reactualizeaza periodic programul NI-DAQ, prin adaugarea de suporturi hardware pentru dispozitive tot mai noi.

In cele ce urmeaza voi prezenta cateva tabele care cuprind aceste suporturi hardware. In cadrul acestei prezentari multe din dispozitive sunt grupate in categorii care se aseamana dupa functionalitate. Orice dispozitiv care nu va aparea in tabele, daca se vor face referiri la adresa sa, acestea se vor face dupa nume.

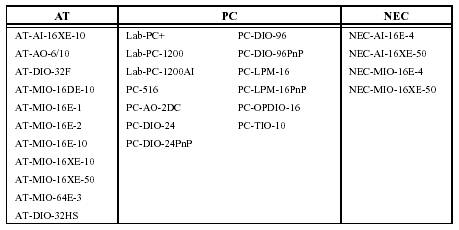

Versiune NI-DAQ pentru AT, PC si magistrale NEC

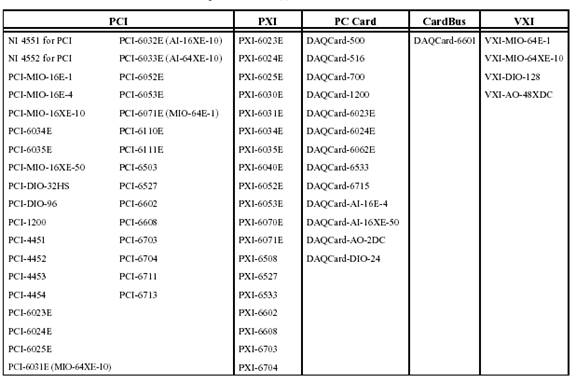

Versiune NI-DAQ pentru PCI, PXI, PC card, CrdBus si VXI Bus

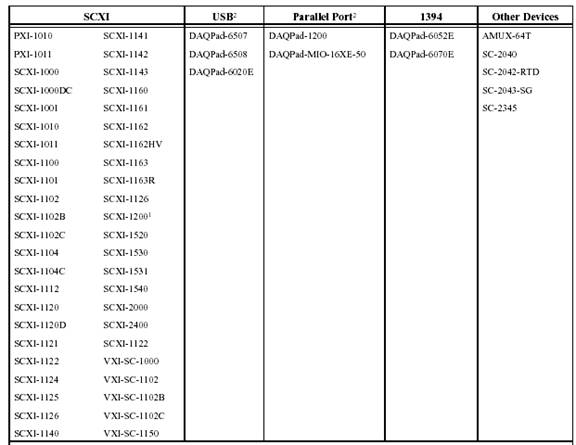

Versiune NI-DAQ pentru suporturi ale dispozitivelor externe

3 Limbaje pentru NI-DAQ

NI-DAQ contine fisiere care care prezinta instructiuni referitoare la folosirea unui IDE ( Integrated Development Envoierment ), pentru unul dintre limbajele de mai jos sub Windows 2000/NT/98 si 95.

Microsoft Visual C++ 4X, 5.0 sau 6.0

Visual Basic 0 ( 32-bit ), 5.0 sau 6.0

Borland C++ 5X

NI-DAQ mai ofera si un fisier prototip de functii utilizabil pentru Borland Delphi 2 ( 32-bit ), 3 si Majoritatea fisierelor sunt comprimate, de aceea este necesar sa se ruleze programul de instalare al NI-DAQ, ca sa putem extrage fisierele dorite.

4 Configurarea dispozitivelor

Inainte de a se incepe cu developarea aplicatiei din NI-DAQ, trebuiesc configurate dispozitivele DAQ, care trebuiesc conectate , PC carduri sau dispozitivele externe care vor fi conectate portului parale ac calculatorului.

NI-DAQ necesita configurarea dispozitivelor, ca sa poata programa corespunzator componentele hardware.

Utilizarea" Measurments si Automation Explorer"

"Measurments si Automation Explorer" este o aplicatie Windows, care este folosita pentru a configura si vizualiza dispozitive DAQ, setate sub Windows 2000/NT/98, 95.

Daca se doreste accesarea "Measurments si Automation Explorer", atunci trebuie sa inchidem orice aplicatie care efectueaza operatii cu DAQ.
