DRUMUIREA INCHISA PE PUNCTUL DE PLECARE

DRUMUIREA INCHISA PE PUNCTUL DE PLECARE

1. Date initiale:

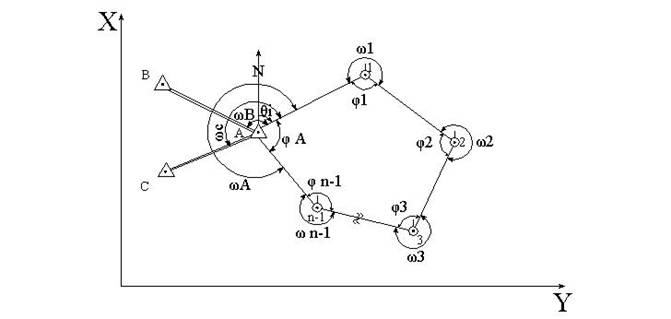

Punctele vechi (de coordonate cunoscute) A, B, si C sunt marcate, au fost recunoscute si identificate pe teren.

Punctele 1, 2 n-1 sunt marcate, nu au coordonate cunoscute si pentru ele dorim sa obtinem coordonatele X, Y si H.

2. Masuratori:

Sunt folosite instrumente de precizie pentru masurarea directiilor orinzontale si verticale. Cu ajutorul acestor directii se determina unghiurile orizontale ω_i si unghiurile verticale α_i. Se masoara lungimile inclinate L_ij ale laturilor de drumuire direct cu panglica sau electronic.

3. Etape de calcul:

a. Calculul distantelor orizontale

D_ij = L_ij * cos α_ij

b. Compensarea unghiurilor in poligonul A, 1, 2, n-1

b1. Compensarea folosind unghiurile interioare

Se calculeaza valoarea teoretica a unghiurilor intr-un poligon

Σφ_i = 200^g * (n - 2)

Se calculeaza suma unghiurilor interioare masurate in poligon:

Σφ'_i = φ'_i + φ'₂ + + φ'_A

Se calculeaza eroarea de neinchidere pe unghiuri:

e_φ = v_e - v_j = Σφ'_i - Σφ_i

Corectia pentru unghiurile interioare:

c_φ = v_j - v_e = -e_φ

Se calculeaza corectia unitara pentru unghiurile interioare:

k_φ =

- unde n este numarul de unghiuri.

Se calculeaza unghiurile interioare compensate cu relatia de mai jos:

φ_i = φ_i + k_φ

control Σφ_i + Σk_φ = Σφ

b2. Compensarea folosind unghiurile exterioare

Valoarea teoretica a sumei unghiurilor exterioare unui poligon este data de relatia:

Σω_i = 200^g * (n + 2)

Se calculeaza suma unghiurilor exterioare masurate in poligon:

Σω^'_i = ω'₁ + ω' ₂ +ω'_A

Compensarea unghiurilor exterioare se face identic cu cea a unghiurilor interioare prezentata la subpunctul b1.

c. Calculul unghiului de orientare al statiei A

α'_A = θ_AB - dir_B

α''_A = θ_AC - dir_C

α_A =

unde:

p₁ = D_{A-B [ KM ]}

p₂ = D_{A-B [ KM ]}

d. Calculul orientarilor laturilor drumuirii

d1. Folosind unghiurile interioare

θ _A-1 = α_A + dir₁

θ _1-2 = θ _A-1 - φ₁ + 200^G

θ _2-3 = θ _2-3 - φ₂ + 200^G

^{- - - - - - - - - - - - - - - - - - - - - - - - - -}

θ _n-1-A = θ _n-1-A - φ_A + 200^G

d2. Folosind unghiurile exterioare

θ _A-1 = α_A + dir₁

= θ _A,1 - ω₁ - 200^G

= θ _2,3 - ω₂ - 200^G

- - - - - - - - - - - - - - - - -

θ _n-1-A = θ _n-1-A - ω_A - 200^G

e. Calculul coordonatelor relative si compensarea lor

e1. Calculul coordonatelor reletive provizorii

δx'_1,2 = d_1,2 cos θ ₁ δy'_1,2 = d_1,2 sin θ ₁ δh'_1,2 = d_1,2 tg α ₁

δx'_2,3 = d_2,3 cos θ ₂ δy'_2,3 = d_2,3 sin θ ₂ δh'_2,3 = d_2,3 tg α ₂

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -δx'_n-1,n = d_n-1,n cos θ _n-1 δy'_n-1,n = d _n-1,n sin θ _n-1 δhy'_n-1,n = d_n-1,n tg α _n-1

x'_ij = Σd_ij cos θ _i Σδy'_ij = Σd_ij sin θ _i Σδx'_ij = Σd_ij tg α _i

e2. Calculul neinchiderilor pe cresterile de coordonate si al corectiilor de inchidere pe cresterile de coordonate

Suma cresterilor de coordonate intr-un poligon trebuie sa fie zero.

e_x = v _e - v _j = Σδx'_ij - ΔX_BC = Σδ'_ij - 0 = Σδx'_ij

e_y = v _e - v _j = Σδy'_ij - ΔY_BC = Σδy'_ij - 0 = Σδy'_ij

e_h = v _e - v _j = Σδh'_ij - ΔH_BC = Σδh'_ij - 0 = Σδh'_ij

- se calculeaza eroarea totala:

e =

- daca:

e ≤ T

e_h ≤ T_h

- unde T si T_h sunt:

T = pentru intravilan si terenuri cu panta < 5^g

T = pentru extravilan si terenuri cu panta > 5^g

T_h = 0,2

Daca conditiile sunt indeplinite se calculeaza corectiile c_x, c_y, si c_h :

c_x = v_j - v_e = - e_x

c_y = v_j - v_e = - e_y

c_h = v_j - v_e = - e_h

e2. Calculul corectiilor unitare

k_x = [ mm / 100 m ]

k_y = [ mm / 100 m ]

k_h = [ mm / 100 m ]

f. Calculul coordonatelor relative compensate

q _x1,2 = k_x * d _1,2 q _{y 1,2} = k_y * d _1,2 q _h1,2 = k_h * d _1,2

q _x2,3 = k_x * d _2,3 q _{y 2,3} = k_y * d _2,3 q _h2,3 = k_h * d _2,3

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

δx _1,2 = δx'_1,2 + q _x1,2 δy _1,2 = δy'_1,2 + q _y1,2 δh _1,2 = δh'_1,2 + q _h1,2

δx _2,3 = δx'_2,3 + q _x2,3 δy _2,3 = δy'_2,3 + q _y2,3 δh _2,3 = δh'_2,3 + q _h2,3

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

g. Calculul coordonatelor absolute ale punctelor de drumuire

X₂ = X₁ + δx_1,2 Y₂ = Y₁ + δy_1,2 H₂ = H₁ + δh_1,2

X₃ = X₂ + δx_2,3 Y₃ = Y₂ + δy_2,3 H₃ = H₂ + δh_2,3

X_n = X_n-1 + δx_n-1,n Y_n = Y_n-1 + δy_n-1,n H_n = H_n-1 + δh_n-1,n

Operatii de teren

Marcarea punctelor de drumuire - se face de regula cu tarusi, in localitati cu tarusi metalici cherneruiti, iar in afara localitatilor cu tarusi de lemn.

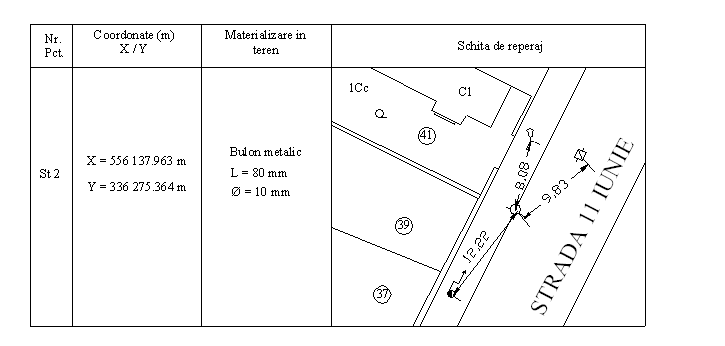

Intocmirea schitei de reperaj si descrierea topografica a punctelor.

Masurarea lungimii laturilor:

- cu panglica se masoara laturile dus-intors, fiind admisa o toleranta intre cele doua determinari de T = 0,003;

- cu aparatura electro-optica distantele se masoara dus-intors, eroarea de masurare admisa fiind in functie de precizia instrumentului folosit (de regula nu trebuie sa depaseasca 2-3p_e, unde p_e = precizia de masurare a instrumentului).

Masurarea unghiurilor verticale:

Unghiurile verticale se masoara in fiecare punct de statie in ambele pozitii ale lunetei, atat spre punctul din spate, cat si spre punctul din fasa al traseului poligonal.

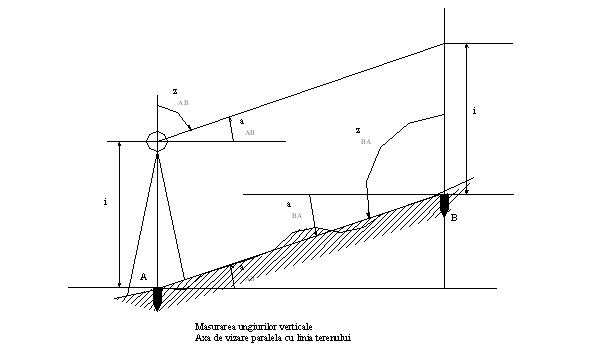

Cand vizarea se face la inaltimea instrumentului in ambele sensuri, se va face media determinarilor, luandu-se sensul unghiului vertical in sensul de parcurgere al drumuirii.

α = , cu semnul lui

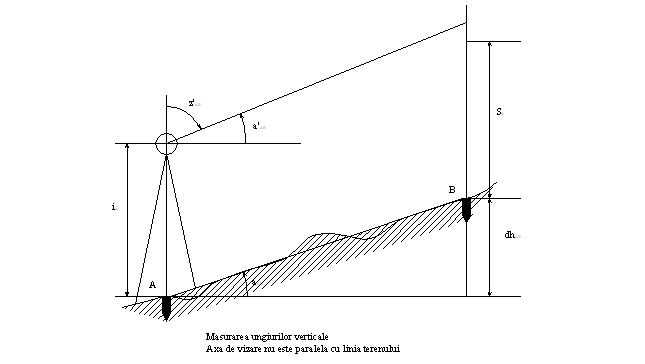

Cand vizarea se face la inaltimi diferite (situatie destul de frecvent intalnita in teren), medierea se poate realiza numai la diferentele de nivel determinate in ambele sensuri.

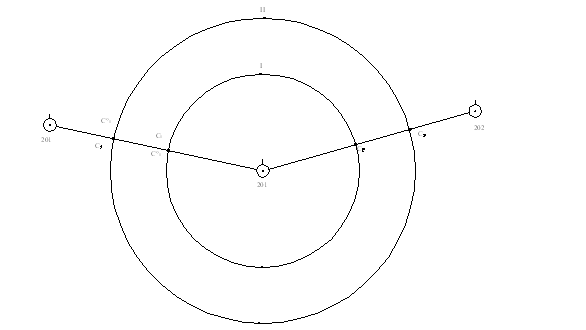

Masurarea unghiurilor orizontale:

Unghiurile orizontale se determina din directiile masurate in fiecare punct de statie. Directiile se masoara in punctele de statie prin metoda seriilor.

STATII TOTALE: SOKKIA - SET5E

SOKKIA SET 5E- statie totala de precizie medie

SET E are mai multe functii organizate in moduri de lucru, fiecare din acesta este impartit in maxim 3 pagini; fiecare mod de lucru poate avea maxim 12 functii, din care trei sunt pentru trecerea de la o pagina la alta; la iesirea din fabrica functiile sunt pozitionate intr-un anumit fel numit "pozitionare implicita"

Pornirea aparatului: prin apasarea oricareia din cele 5 taste

Oprirea aparatului: se tine apasata tasta mica alba ESC si se apasa tasta din dreptul functiei off ce apare pe ultima din cele 4 linii ale ecranului (dupa apasare trebuie eliberate simultan ambele taste)

Aparatul este in regim de lucru dupa indexarea cercului vertical si orizontal; acest lucru se face prin rotirea lunetei in plan vertical si respective rotirea suprastructurii aparatului in plan orizontal pina, pina se aude un semnal audio.

Functiile tastelor

ESC - revenire la modul de baza

Mentinut apasat:

ILLUM: iluminarea display-ului si a reticulului

Off: oprirea aparatului

THEO - intrare in modul teodolit

EDM - intrare in modul de masurare al distantelor

S-O - intrare in modul de trasare si coordonate

CONF - intrare in modul de setare

PX - trecere la "pagina" urmatoare

- nici o functie

ILLUM - iluminarea display-ului si a reticulului

Enter - confirmarea introducerii/modificarii datelor

Exit - iesire din orice mod de lucru

Clear - revenire la ecranul urmator

EDIT - modificarea datelor

Input - introducerea/modificarea datelor

Clear - anularea valorilor

off - oprirea aparatului

- trecere la optiunea anterioara

- trecere la optiunea urmatoare

- trecere la optiunea (coloana) din dreapta

1 - selectarea numarului 1

2 - selectarea numarului 2

3 - selectarea numarului 3

Taste utilizate la masurarea unghiurilor

0 SET - introducerea valorii "0" la cercul orizontal

HOLD - blocarea/deblocarea cercului orizontal

Tilt - afisarea unghiurilor de inclinare a axei principale

REP - trecerea la modul de masurare prin repetitie a unui unghi

BS : viza in spate

FS : viza inainte

ZA/% - unghi zenital/panta in procente

VA/% - unghi vertical/panta in procente

"ZA/%" este afisat cind parametrul nr.8 este setat la "Zenit 0"

"VA/%" este afisat cind parametrul 8 este setat la "Horizontal 0"

sau "Horizontal +/- 90"

Taste utilizate la masurarea distantelor:

Sdist, Hdist, H.Ver - masurarea distantei

SHV - selectarea distantei de afisat dupa masurare

S = inclinata

H = redusa la orizont

V = distanta pe inaltime

PPM - intrare in modul de setare a corectiei atmosferice

M/TRK - intrare/iesire din modul de masurare prin urmarire a distantei

SIGNL - semnal de "cautare" a prismei (pentru oprire se apasa tasta Exit)

RCL - rechemarea din memorie a ultimelor valori masurate

F/m - trecerea de la metri la picioare(pentru 5 secunde)

STOP - oprirea masuratorii

Taste utilizate la masurarea coordonatelor

Stn_P - introducerea coordonatelor punctului de statie

Ht. - introducereainaltimii aparatului si a tintei (prismei)

BSang - introducerea coordonatelor punctelor de legatura si calculul orientarii de la punctual de statie catre punctual de legatura

COORD - masurarea coordonatelor punctului vizat

MEM - introducere/stergere/vizualizare coordonate

Taste utilizate pentru masuratori speciale

RESEC - intrare in programul pentru retrointersectie

Known : introducerea coordonatelor punctelor cunoscute

StnHt : introducerea inaltimii aparatului

Obs : inceperea preluarii observatiilor

MLM - masurare intre doua puncte nestationate

S/% : panta in procente dintre cele doua puncte

Move : schimbarea punctului de start (punctului de referinta)

REM - masurarea pentru determinarea inaltimii unui obiect inaccesibil

S-O_P - introducerea coordonatelor punctului de trasat

S-O_D - introducerea distantei de trasat

SO_Sd - trasarea distantei

SO_Hd - trasarea distantei

SO_HA - trasarea unghiului orizontal

DIAGRAMA MODURILOR DE LUCRU:

EDM - modul de masurare a distantelor

masurarea distantei

determinarea inaltimii unui obiect inaccesibil

masurarea distantei intre doua puncte

corectia atmosferica

semnal de "cautare" a prismei

rechemarea din memorie a ultimei masuratori

THEO - modul teodolit

afisarea inclinarilor axei principale (decalare)

metoda de masurare prin repetitie a unui unghi orizontal

introducerea unghiului orizontal "0"

blocarea cercului orizontal

unghi orizontal dreapta/stinga (selectare)

panta in procente

S-O - modul de trasare

determinarea coordonatelor

masuratori pentru trasare

retrointersectie(rezolvarea unui triunghi)

introducerea coordonatelor punctului de statie

introducerea inaltimii aparatului si prismei

introducerea coordonatelor punctului de trasat

introducerea punctului de trasat

CONF - modul de configurare

setarea parametrilor

alocarea functiilor

compensarea inclinarii axei principale

MASURAREA UNGHIURILOR , DISTANTELOR SI COORDONATELOR

Inainte de a incepe masuratorile verificati daca:

bateria este incarcata

aparatul este corect pozitionat in statie

cercurile vertical si orizontal au fost indexate

parametrii aparatului au fost setati

MASURAREA UNGHIURILOR

Introducerea unei citiri la cercul orizontal

- se intra in modul THEO

se roteste aparatul intii aproximativ, apoi din surubul de miscare fina al cercului orizontal, pina ce pe ecran apare valoarea dorita

se trece in pagina a doua a modului THEO

se apasa tasta HOLD, blocindu-se in acest fel valoarea de unghi dorita(va aparea simbolul Hah)

vizati corect punctul spre care doriti sa introduceti citirea respective

deblocati inregistrarea la cercul orizontal(va reaparea simbolul HAR)

Schimbarea sensului pozitiv de inregistrare la cercul orizontal

se apasa tasta R/L(va aparea simbolul HAR iar sensul pozitiv de inregistrare va fi spre stinga, in sens invers acelor de ceasornic)

pentru a reveni la sensul acelor de ceasornic, se mai apasa odata tasta R/L

Masurarea unui unghi prin repetitie:

se intra in modul THEO

se apasa tasta REP pentru a intra in modul de masurare prin repetitie(pe ecran vor aparea functiile: Clear, BS, FS, Exit)

vizati primul punct si apasati tasta BS(viza spate)

vizati al doilea punct si apasati tasta FS(viza inainte); se incheie in acest fel prima masurare a unghiului

vizati din nou primul punct si apasati tasta BS

vizati al doilea punct si apasati tasta FS; se incheie in acest fel cea de a doua masurare

procedura descrisa se repeta pentru fiecare noua masurare a unghiului

pentru fiecare masurare incheiata pe ecran vor aparea pe prima linie valoarea insumata, pe a doua linie numarul de masuratori, iar pe a treia linie, media masuratorilor; apasind tasta Clear se anuleaza ultima masuratoare efectuata; apasind tasta Exit se iese din modul de masurare prin repetitie

Observatii: 1) se poate masura de maxim 10 ori, valoarea insumata putind fi de maxim 399.999 grade centezimale

2) In modul de masurare prin repetitie unghiului orizontal afisat nu I se aplica corectia de inclinare a axei verticale

Panta in procente:

se intra in modul THEO

se apasa tasta ZA%(in loc de unghiul zenital va fi afisata panta axei de vizare, in procente)

pentru a reveni la afisarea unghiului zenital, se apasa aceeasi tasta ZA%

MASURAREA DISTANTELOR

SETE utilizeaza lumina infrarosie pentru masurarea distantelor(viteza razei este afectata de temperatura si presiunea atmosferica); setarea din fabrica a fost efectuata astfel incit factorul de corectie are valoarea 0ppm pentru temperatura de 15grade Celsius si presiunea de 1013 hPa(760 mmHg); distanta masurata se va schimba cu 1 ppm la o variatie a temperaturii de 1 grad Celsius si o variatie a presiunii de 3.6 hPa (2.7 mmHg)-o schimbare cu 1 ppm inseamna o diferenta de 1 mm pentru o distanta masurata de 1 km; corectia atmosferica trebuie aplicata cind valoarea ei calculata este mai mare de 5ppm sau daca distanta masurata este mai mare de 200 m.

Pentru introducerea valorii ppm:

se apasa tasta PPM(pag.2 din modul EDM)

se apasa tasta 3(ppm value)

se utilizeaza sagetile pentru introducerea valorii dorite

se apasa tasta Enter pentru ca aceasta valoare sa fie introdusa in memoria aparatului

Daca doriti introducerea automata a corectiei atmosferice, se va introduce temperatura si presiunea de la tastatura in modul urmator(aparatul isi calculeaza singur factorul de corectie si il va afisa):

se apasa tasta PPM(pag.2 din modul EDM)

se apasa tasta 2

se introduce valoarea temperaturii si se apasa tasta Enter

se introduce valoarea presiunii si se apasa tasta Enter

Masurarea unghiurilor si a distantei:

Inainte de masurare verificati daca:

aparatul este corect pus in statie

bateria este incarcata

cercurile vertical si orizontal au fost indexate

parametrii aparatului au fost selectati

centrul prismei a fost vizat correct

TastaSdist(sau Hdist sau Vdist) reprezinta functia de pornire a masuratorii care va aparea afisata pe prima linie a ecranului; pe cea de a doua linie va fi afisat unghiul zenital iar pe atreia linie va fi afisat unghiul orizontal

Setua acesta de afisare va fi pastrat in memoria aparatului pina la efectuarea urmatoarei masuratori( aceste valori pot fi rechemate pe afisaj cu ajutorul tastei RCL); tasta STOP este folosita pentru oprirea masuratorii.

Masurarea distantelor in modul urmarire:

se utilizeaza tasta M/TRK(modul EDM pag.2)

pentru revenire se apasa din nou tasta M/TRK

Masurarea prin revenire se efectueaza pentru masurarea distantelor intr-un timp mai scurt si cu o precizie mai mica(la cm); urmarirea este necesara cind se masoara distanta catre o prisma care este mutata din loc in loc, de exemplu la trasarea punctelor.

MASURAREA COORDONATELOR

Pentru a efectua masurarea coordonatelor sunt necesare urmatoarele pregatiri:

stabilirea coordonatelor punctului de statie

Introducerea inaltimii prismei si a inaltimii aparatului

Introducerea orientarii catre un punct cunoscut

Functia MEM poate fi utilizata pentru introducerea in memoria aparatului a cel mult 100 perechi de coordonate(x,y,z); aceasta functie poate fi alocata (in locul functiei R/L din pag. 2 modului THEO)

Stabilirea coordonatelor punctului de statie:

se apasa tasta Stn_P de la pag.2 din modul S-O(va aparea pe afisaj, pe ultima linie tasta Input-prima pozitie-)

pentru introducerea coordonatelor punctului de statie se apasa tasta Input(introducerea coordonatelor se efectueaza cu ajutorul tastelor''sageata''

se apasa tasta Enter dupa fiecare linie introdusa pentru validarea valorilor

O a doua metoda de introducere a coordonatelor este prin aducerea acestora din memoria aparatului cu ajutorul tastei MEM; aceasta se efectueaza prin apasarea tastei Read dupa apasarea tastei Stn_P din pag.2 din modul S-O.; se alege punctul dorit cu ajutorul tastelor''sageata''dupa care pentru validarea setului de coordonate se apasa tasta Enter

Introducerea inaltimii prismei si inaltimii aparatului:

se apasa tasta Ht (pag.2 a modului S_O)

procedura de introducere este aceeasi ca la introducerea coordonatelor punctului de statie

Introducerea orientarii catre un punct cunoscut:

Mai intii se aloca tasta BSang.

se apasa tasta Bsang si pe afisaj va aparea pe ultima linie urmatoarele functii: BS_P , Stn_P , Obs , Exit

BS_P = introducerea coordonatelor punctului de orientare

Stn_P = introducerea coordonatelor punctului de statie

Obs = pornirea vizarii punctului de legatura; dupa apasarea acestei taste apare un ecran care va intreaba daca ati vizat punctul de orientare; trebuie vizat acest punct si sa apasati tasta Yes; in acest fel SETE isi calculeaza orientarea si o introduce automat la cercul orizontal

MASURATORI SPECIALE

Alocarea functiilor:

Orice functie poate fi alocata in morice mod de lucru, la orice pagina.

Alocarea functiilor se poate efectua intrind in modul de lucru CONF

se alege optiunea 3

se selecteaza optiunea 1 (define); va aparea ecranul care va va intreba in ce mod de lucru sa vaceti alocarea ; in cazul in care dorim alocarea functiei MEM in locul functiei R/L si functia Bsang in locul functiei REP(in modul de lucru THEO):

se apasa tasta 2 , pe ecran va aparea

Hdist  EDM ILLUM p2 Prima linie = prima pagina

0SET HOLD Tilt p3 A doua linie = a doua pagina

REP  ZA/% R/L p1 A treia linie = a treia pagina

Prima functie din prima linie clipeste = cursorul se afla pe prima functie din prima linie

apasati tasta de 8 ori (cursorul se deplaseaza pe prima functie dina treia linie);

se apasa apoi tasta

pina cind in locul functiei REP apare tasta Bsang.

se procedeaza identic pentru alocarea functiei MEM in locul functiei R/L folosind tastele ''sageti''dupa care se apasa tasta Enter pentru validare ( va aparea ecranul care va intreaba in care din cele doua memorii disponibile vreti sa inregistrati noua pozitionare a functiilor din modul THEO; se va alege varianta 1 sau 2; daca se alege varianta Exit, noua pozitionare nu se va inregistra in memorie).

Pentru ca in timpul lucrului sa puteti avea acces la toate paginile unui mod de lucru, trebuie sa alocati si functiile de trecere la pagina urmatoare(p1, p2 sau p3).

Retrointersectie

Aceasta functie calculeaza coordonatele punctului de statie, prin observarea a doua puncte cunoscute(puncte accesibile-sa poata fi stationate cu reflectorul):

se apasa tasta RESEC (pag. 3 - modul S-O)

se apasa tasta Known = va aparea ecranul pentru introducerea coordonatelor primului punct cunoscut; dupa introducerea acestora, SETE va cere introducerea inaltimii prismei ce va fi tinuta in primul punct, dupa care, in mod analog, va cere introducerea coordonatelor celui de-al doilea punct si inaltime prismei ce va fi tinuta in acesta; dupa confirmarea valorii( cu ajutorul tastei Enter) va reaparea ecranul anterior

pentru introducerea inaltimii aparatului apasati tasta StnHt

se va apasa tasta Obs pentru inceperea observatiilor catre cele doua puncte cunoscute T va aparea un ecran care va va intreba daca ati vizat primul punct cunoscut. Pentru a confirma asta apasati YesTSETE va masura distanta care va fi afisata impreuna cu unghiurile zenital si orizontal

pentru a confirma ca valorile afisate sunt convenabile, apasati tasta Yes; altfel apasati tasta No ce a ce va duce la reaparitia ecranului care va va intreba daca ati vizat primul punct cunoscut si deci sa-l pot observa din nou.

Dupa confirmarea corectitudinii valorilor masurate catre primul punct apare un ecran care va intreaba daca ati vizat al doilea punct cunoscut; se vizeaza si se apasa tasta Yes; dupa afisare si confirmarea corectitudinii acestor noi valori, vor fi afisate coordonatele calculate ale punctului de statie; pe ecran vor aparea si functiile Yes si No; daca se accepta valorile(tasta Yes), SETE vaintra in modul THEO, la cercul orizontal avind introdusa valoarea orientatrii calculata catre al doilea punct cunoscut; coordonatele calculate sunt introduse automat in memoria aparatului si pot fi revazute daca se apasa tasta Stn_P de la pag.2 din modul S-O ; daca se apasa tasta No, se va reveni in vederea reluarii observatiilor catre cele doua puncte.

Masurarea distantei dintre doua sau mai multe puncte:

cu aparatul pus in statia A, se vizeaza prisma din punctul de statie P1 si se apasa tasta Hdist(sau tastele similare) pentru a masura distanta.

se vizeaza punctul P2, se trece la pagina 3 a modului EDM si apasati tasta MLM - aparatul va masura distanta de la punctul de statie A la punctul P2 si, folosind datele din memorie ale ultimei masuratori(catre punctul P1), va efectua calculele si va afisa distanta (preselectata) intre punctele P1 si P2

daca se doreste masurarea celor 3 elemente dintre punctul de start P1 si orice alt punct Pi, se tine prisma in acel punct, se vizeaza centrul prismei si se apasa tasta MLM

Schimbarea punctului de start:

Daca presupunem ca ultima oara ati vizat punctul P5, ati apasat tasta MLM si pe ecran au aparut cele trei valori intre punctul de start P1 si punctul P5;

Daca se apasa tasta Move, punctul P5 va deveni noul punct de start, si pentru a masura cele trei elemente dintre acesta si orice alt punct Pj, vizati punctul Pj si apasati tasta MLM.

TRASARI

Trasarea unei distante:

se introduce valoarea de trasare in memoria aparatului

se tine prisma intr-un punct situat fata de aparat la o distanta aproximativ egala cu valoarea de trasare

se vizeaza prisma si se apasa tasta pentru trasarea distantei - SETE va masura distanta pina la prisma si va afisa(pe prima linie a ecranului) diferenta dintre valoarea masurata si valoarea de trasare; daca diferenta este negativa, prisma trebuie indepartata de aparat, iar daca este pozitiva, prisma trebuie apropiata de aparat.

Functia pentru introducerea in memorie a valorii de trasat este S-O_D si se gaseste la pagina 3 al modului S-O, iar SO_Sd este functia pentru trasarea distantei si se gaseste la pagina 1 a modului de lucru S-O.

Se poate trasa o distanta inclinata, distanta redusa sau o distanta pe inaltime; trebuie sa stiti ce anume reprezinta valoarea de trasare introdusa in memorie si apoi sa folositi tasta <SHV(se afla in pag.3 in modul S-O; apasarea ei in mod succesiv are ca rezultat aparitia pe ultima linie a ecranului functiile de trasare a distandei) pentru a stabili ce distanta veti trasa.

Trasarea coordonatelor:

stabilirea coordonatelor punctului de statie

introducerea orientarii catre un punct cunoscut

stabilirea coordonatelor punctului de trasat - functia S-O_P

trasarea unghiului orizontal - functia SO_HA

trasarea distantei - functia SO_Hd

Tasta S-O_P se gaseste pa pag.2 mod S-O(pentru stabilirea coordonatelor punctului de trasat); dupa apasarea ei va aparea ecranul:

P N 0.000

E 0.000

Input Read Clear Exit

Pentru introducerea coordonatelor punctului de trasat se apasa tasta Input, iar pentru chemarea lor din memorie se apasa tasta Read.

Dupa incheierea procedurii de stabilire a coordonatelor punctului de trasat, SETE isi calculeaza elementele de trasare(unghiul orizontal di distanta redusa) si le stocheaza in memorie; urmatorul pas este a gasi directia pe care se afla punctul de trasat - se utilizeaza tasta SO_HA si apare ecranul:

dHA - 3.212

HAR 90.554

DHA = diferenta dintre orientarea aparatului si orientarea catre punctul de trasat

Se roteste aparatul pina cind diferenta dHA devine 0.000 - astfel s-a gasit directia pe care se afla punctul de trasat;

Trebuie trasata acum distanta; se apasa mai intii tasta Exit = pe ecran va aparea prima pagina a modulului S-O; se pozitioneaza prisma pe directia gasita, se vizeaza centrul ei si se apasa tastaSO_Hd; daca in loc de SO_Hd la prima pagina a modului S-O apare SO_Sd sau SO_Vd, folositi tasta <SHV pentru ca pe ecran sa apara functia SO_Hd.

Pentru a vedea distanta de trasat calculata de SETE, apasati tasta S-O_D;

Valorile calculate sunt pastrate in memorie aproximativ o saptamina.
