Efectuarea masuratorilor pacientilor cu ajutorul echipamentului INSPEK pentru realizarea de corsete personificate

Odata ce au fost preluate imaginile pacientului de catre camerele echipamentului Inspek, cu ajutorul software-lui Inspek FAPS se pot exporta datele catre software-ul Inspek EM unde sunt generate si salvate valorile masuratorilor. Cele trei imagini se pot uni si suda pentru a crea corpul virtual al pacientului in 3D .

In prima etapa, accesand meniul Tools, respectiv butonul Multy System Calibration se calibreaza cele trei imagini (fig.x.10) pentru a reconstrui bustul pacientului. Acesta poate servi la masurarea volumului si suprafetei, marimi necesare pentru un corset personalizat flexibil si reprezinta o matrita virtuala personalizata in scopul confectionarii de corsete rigide din material plastic. Prin calibrare, pe cele trei imagini preluate de camere Inspek reunite se retuseaza spatiile marginale. Cu ajutorul meniului Tools, controlul Sculpt Mesh Surface (fig.x.11), se poate obtine bustul pacientului in functie de valorile selectate din fereastra Sculpt Mesh Surface (fig.x.12).

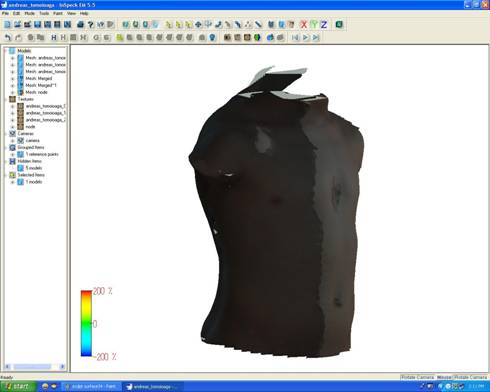

Fig.x.10. Calibrarea imaginilor cu ajutorul software-ului Inspek EM

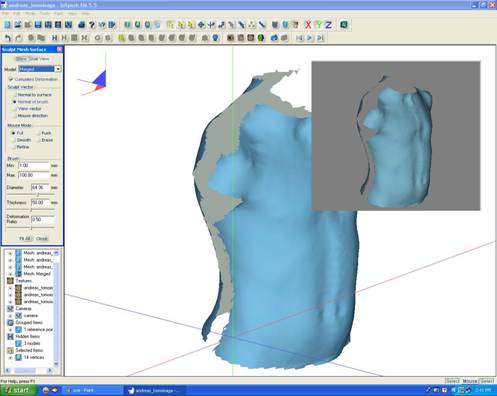

Fig.x.11. Crearea bustului cu ajutorul software-ului Inspek EM

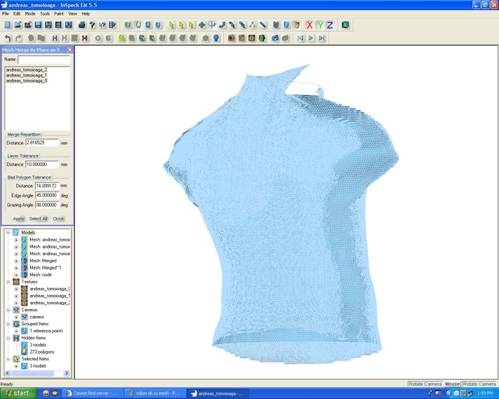

Bustul creat se poate edita pentru netezirea suprafetele sau decuparea celor care nu sunt necesare prin diverse facilitati oferite de meniul Tools, controlul Sculpt Mesh Surface si controlul Mesh Merge Planar..

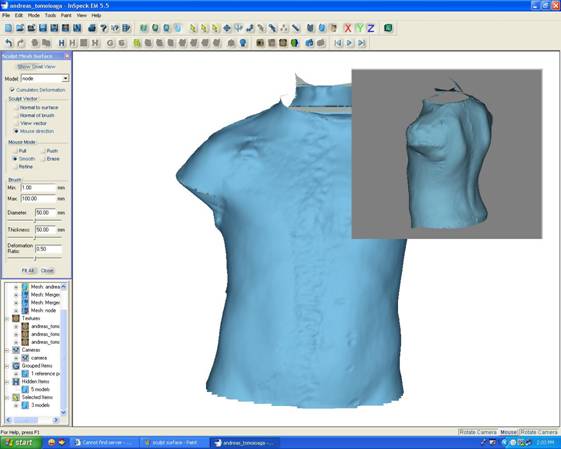

Fig.x.12. Bust realizat cu ajutorul software-ului Inspek EM

Butoane de tipul Evaluate permit masurarea volumului (fig. x.13), a suprafetelor (fig. x.14) si a lungimilor (fig. x.15.x.17). Pentru determinarile numerice sunt accesibile sisteme de unitati si subunitati la alegerea operatorului.

Pentru realizarea tiparului unui corset este necesara masurarea taliei, bustului si inaltimii (fig. x.18).

Fig.x.13. Masurarea volumului cu ajutorul software-ului Inspek EM

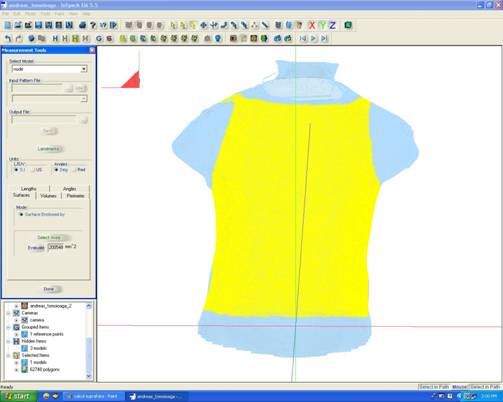

Fig.x.14. Masurarea supafetelor cu Inspek EM

Fig.x.15.Masurarea inaltimii

Fig.x.16. Masurarea bustului cu ajutorul software-ului Inspek EM

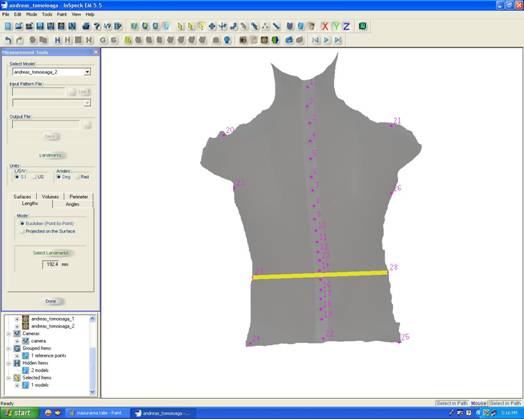

Fig.x.17. Masurarea taliei cu ajutorul software-ului Inspek EM

Fig.x.18. Masuratorile necesare pentru realizarea tiparului corsetului

Deoarece corsetele flexibile sunt mai usor de purtat, mai estetice si permit un control postural mai bun, se opteaza pentru proiectarea acestui tip de corset, care sa ajute in stabilizarea coloanei vertebrale actionand pe mai multe zone: toracica, lombara, sacrala, clavicula si musculatura abdomenului. Pentru confectionarea corsetului se va utiliza un material textil biocompatibil neelastic, benzi elastice (pentru partile laterale si pentru reglarea spatelui), benzi velcro pentru a putea ajusta benzile elastice in functie de necesitatea pacientului si intarituri paravertebrale pentru o stabilizare eficienta a ansamblului corsetului.

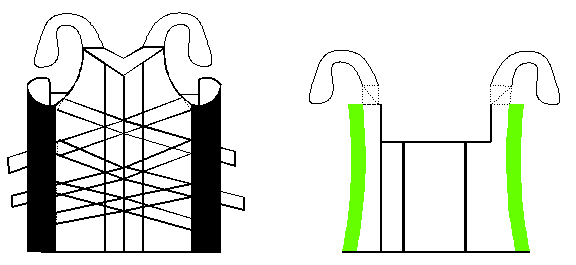

Va rezulta un corset de hiperextensie toraco- lombalaro- sacral avand rolul de a corecta postura. Modelul, ca ansamblu, este prezentat in fig x.19, realizata ca aplicatie Autocad.

Fig x.19 Model constructiv corset realizat cu aplicatia Autocad

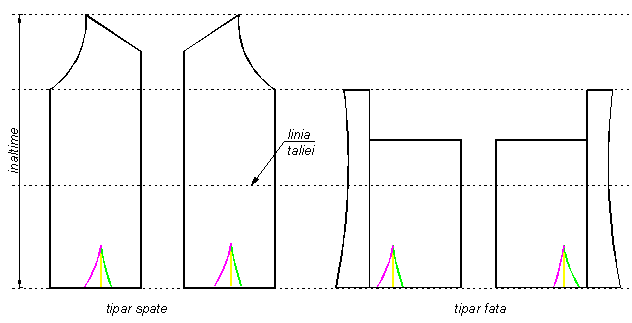

Fig.x.20. Tipar corset hiperextensie toraco- lombaro- sacral realizat in AUTOCAD

Datorita benzilor reglabile si partii abdominale reglabile, corsetul va putea fi ajustat in functie de corpul si necesitatiile fiecarui pacient, rezultand un corset personalizat dupa nevoile pacientului.

Tiparul este prezentat in figura x.20.
