OLIMPIADA - DISCIPLINE TEHNOLOGICE - Electrotehnica, Clasa: a XI-a

didactica pedagogie



+ Font mai mare | - Font mai mic



OLIMPIADA - DISCIPLINE TEHNOLOGICE

Faza judeteana - 25.02.2006



Profil: TEHNIC

Specializare: Electrotehnica

Clasa: a XI-a

Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

Timpul efectiv de lucru este de 3 ore.

Subiectul I TOTAL: 20 puncte

Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect:

Unitatile fundamentale ale Sistemului International sunt:

a)   m, kg, s, A, K, mol;

b)   m, kg, s, A, K, cd, mol;

c)   m, kg, N, A, K, cd, mol;

d)   m, kg, s, V, K, cd, mol.

Aparatul de masura cu scara gradata inversa si foarte neuniforma este:

a)      ohmmetru derivatie;

b)      ohmmetru serie;

c)      ampermetru;

d)      voltmetru.

Rolul rezistentei montate in serie cu galvanometrul intr-o punte Wheatstone este de:

a) extindere a domeniului de masurare al puntii;

b) protectie a galvanometrului;

c) scadere a curentului prin rezistenta necunoscuta;

d) crestere a curentului prin diagonala de masura.

Schimbarea sensului de rotatie al masinii asincrone cu rotorul in colivie se face prin:

a)    schimbarea regimului de functionare;

b)    incarcarea cu sarcina activa;

c)    inversarea succesiunii a doua faze de alimentare;

d)    incarcarea cu sarcina reactiva.

Releele termice asigura protectia:

a)   impotriva scurtcircuitelor;

b)   impotriva disparitiei tensiunii de alimentare;

c)   la tensiuni maxime admisibile;

d)   impotriva suprasarcinilor (1,2 - 6) In.

Dintre metalele enumerate mai jos, metalul cu cea mai mica rezistivitate electrica este:

a)    cuprul;

b)    aluminiul;

c)    aurul;

d)    argintul.

Acul indicator al unui wattmetru avand constanta KW = 20 W/div se opreste in fata diviziunii 50. Puterea electrica consumata este:

a)   0,4 W;

b)   2,5 W;

c)   1000 W;

d)   100 W.

La reprezentarea in sectiune a materialelor metalice, hasurile se reprezinta:

a)   perpendicular pe axa de simetrie;

b)   paralel cu liniile de contur;

c)   inclinate la 35;

d)   inclinate la 45.

O dioda Zener functioneaza:

a) in regim de oscilator;

b) in regim de amplificator;

c) in regim de strapungere controlata;

d) in polarizare directa, ca o dioda obisnuita.

Clasa de precizie a unui aparat de masurat este egala cu:

a) eroarea instrumentala de masurare;

b) eroarea instrumentala tolerata;

c) eroarea raportata tolerata maxim admisibila;

d) eroarea absoluta.

Pentru echilibrarea puntilor de curent alternativ sunt necesare:

a) un element de reglaj;

b) 2 elemente de reglaj;

c) 3 elemente de reglaj;

d) nici un element de reglaj.

Precizati care semn conventional reprezinta o siguranta fuzibila:




a b c d

Semiconductoarele de tip n se obtin prin impurificarea cu urmatoarele elemente:

a) bor sau aluminiu;

b) bismut sau fosfor;

c) galiu sau iridiu;

d) fier sau uraniu.

Ohmmetrul este aparatul cu ajutorul caruia se masoara:

a) tensiunea electrica;

b) intensitatea curentului electric;

c) rezistenta electrica;

d) puterea activa.

Elementul constructiv care realizeaza presiunea de contact la sigurantele fuzibile cu filet este:

a)   firul fuzibil;

b)   borna de legatura;

c)   suntul;

d)   capacul filetat.

Dispozitivul cu ajutorul caruia se aduce acul indicator la reperul zero se numeste:

a) rezistenta aditionala;

b) corector de zero;

c) sunt;

d) amortizor.


Reprezentarea corecta a piesei din figura, vazuta din sensul indicat de sageata este aceea din cadranul:

a)

b)

c)

d)




125 μm sunt echivalenti cu:

a)    1,25 mm;

b)    125 10-3 mm;

c)    12,5 mm;

d)    125 106 mm.

Caracteristica metrologica este:

a)    caracteristica nominala;

b)    curba de eroare;

c)    sensibilitatea;

d)    lungimea scarii gradate.

Circuitul magnetic al inductorului masinii de curent continuu se poate realiza si din piese masive de otel, deoarece fluxul:

a)    este constant si nu produce pierderi;

b)    variaza in timp si nu produce pierderi;

c)    nu variaza in timp si produce pierderi;

d)    variaza in timp si produce pierderi.

Subiectul II TOTAL 35 puncte

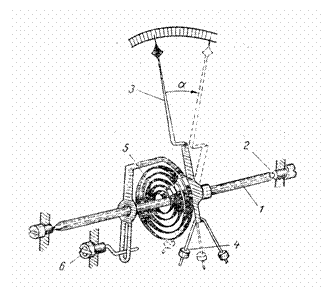

Scrieti pe foaia de concurs literele de la a - f si in dreptul fiecareia cifra corespunzatoare elementului constructiv al aparatului de masurat reprezentat in desenul de mai jos:

6 puncte

a) butonul crestat al corectorului de zero;

b) ax;

c) ac indicator;

d) dispozitiv de producere a cuplului rezistent;

e) contragreutati;

f) lagare.

In coloana A sunt notate cu cifre diferite echipamente tehnice, iar in coloana B cu litere elemente componente ale acestora. Scrieti pe foaia de concurs asocierile corecte intre fiecare cifra din coloana A si litera corespunzatoare din coloana B

5 puncte

Coloana A

Coloana B

siguranta fuzibila



releu termic

masina asincrona

masina de curent continuu

puntea Wheatstone

a)   poli auxiliari

b)   rotor in colivie

c)   soclu

d)   cuva

e)   cama

f)     bimetal

g)   camere de stingere

h) rezistoare

Scrieti pe foaia de concurs cifrele de la 1 - 9 si notati in dreptul fiecareia litera A daca apreciati ca enuntul este adevarat sau litera F daca apreciati ca enuntul este fals:

9 puncte

In polarizare inversa, dioda semiconductoare se comporta ca un contact deschis.

Expresia de calcul a puterii reactive in circuitele de curent alternativ monofazat este: UI sin.

La montarea gresita a unui ampermetru (in paralel cu sarcina, in loc de serie) prin aparat va trece un curent cu intensitate foarte mica.

Intreruptoarele cu came au contact de tip punctiform.

Sigurantele fuzibile sunt aparate de protectie la scurtcircuit.

In polarizare directa, dioda semiconductoare se comporta ca un contact inchis.

Puntea Wheatstone se utilizeaza pentru masurarea bobinelor cu factor de calitate mic.

Dioda Zener functioneaza in polarizare inversa.

Piesele polare ale masinilor de curent continuu de putere mica se executa din

magneti permanenti.

Un motor cu puterea nominala Pn = 4,4 kW se alimenteaza la o retea monofazata cu factor de putere ideal. Pentru siguranta fuzibila utilizata, sa se determine diametrul firului fuzibil, stiind ca valoarea admisa pentru densitatea de curent este J = 10 A/mm2.

10 puncte

Precizati denumirea elementelor constructive ale aparatului de comutatie ilustrat mai jos:

5 puncte

Subiectul III TOTAL 35 puncte

Tratati tema "Constructia motorului asincron trifazat", urmarind cerintele specificate mai jos. 20 puncte

a)   Tipul de curent furnizat de reteaua de alimentare;

b)    Tipuri de carcase ale motoarelor asincrone;

c)    Tipul constructiv al infasurarilor statorice;

d)    Modurile de legare a infasurarii statorice;

e)    Forma constructiva a miezului magnetic statoric;

f)      Materialele utilizate in constructia miezului magnetic;

g)    Variante de infasurari rotorice;

h)    Rolul inelelor colectoare;

i)      Materialul utilizat pentru confectionarea inelelor colectoare;

j)      Domenii de utilizare ale motoarelor asincrone.

Se da schema:   15 puncte

Se cere:

a)      sa se precizeze denumirea montajului si utilizarea acestuia;

b)      sa se scrie relatia la echilibru si sa se calculeze Rx (in W) si Cx (in F) daca la echilibru valorile celorlalte elemente din schema sunt: R1 = 100 W, R2 = 0,2 kW, R3 = 0,0003 MW, C3 = 60 mF
