EDITORUL DE ECUATII MS-EQUATIONS

EDITORUL DE ECUATII MS-EQUATIONS

Word este inzestrat cu un puternic si deosebit de util editor pentru ecuatii si formule matematice. Ecuatiile astfel create sunt inserate in document la fel ca toate celelalte obiecte: desene, grafice, tabele etc. Editorul de ecuatii actioneaza ca o componenta de sine statatoare, dar poate fi activat pentru crearea sau modificarea ecuatiilor, direct din Word.

Crearea unei ecuatii se face astfel:

pozitionare cursor in locul in care dorim sa inseram ecuatia;

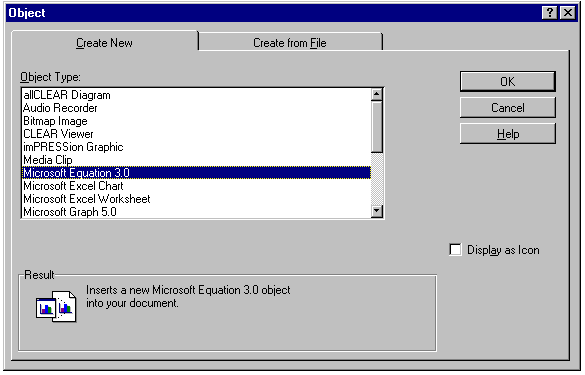

selectarea Insert Object (fig. 1.20);

    Fig.1.20

din lista se alege Equation, apoi se apasa pe butonul Ok si va apare o fereastra a editorului de ecuatii;

se creaza ecuatia dorita folosind simbolurile din bara de simboluri (fig. 1.21);

Fig.1.21

Ecuatia inserata in document poate fi marita, micsorata sau deplasata, la fel ca orice alt obiect inserat in document, folosind marcajele aflate pe cadrul ce o delimiteaza, atunci cand este selctata. Orice ecuatie este compusa din mai multe casete (slots) care sunt marcate prin dreptunghiuri punctate. Majoritatea simbolurilor matematice se pot introduce selectand unul din butoanele aflate sub meniul de comenzi. Butonul se tine apasat, iar apoi se trage pentru a selecta simbolul dorit din lista ce apare. Literele si numerele se introduc in caseta ce apare la selctarea simbolului matematic. Trecerea de la o caseta la alta se face utilizand tastele sageti sau tasta TAB.

Introducere unui text se face in casete la fel ca editarea obisnuita cu deosebirea ca nu se pot introduce spatii decat la sectarea optiunii Text Style din meniul Style. In functie de simbolul matematic selectat se adauga casete noi si spatii intre simboluri. Editorul permite editarea oricarei ecuatii (matrice, radicali, exponenti, indici, sume, integrale, fractii, vectori etc.).

Spatierea simbolurilor se face utilizand Format Spacing iar din caseta de dialog care apare se alege spatiere dorita introducandu-se noua dimensiune. Unitatea de masura implicita este punctul de imagine numit si pixel (alte unitati fiind centimetri, milimetri, puncte. inches, pich).

Alinierea ecuatiilor este facuta automat de editor dar poate fi modificata. Se selecteaza mai intai fragmentul de ecuatie dorit apoi se folosesc urmatoarele combinatii de taste pentru a muta fragmentul cate un pixel.
