Harti si planuri. Scara.

Scara de reprezentare a unei harti se defineste ca un raport (constant pentru o harta data) intre distanta reprezentata si distanta reala corespunzatoare:



(3.2)

unde N este numitorul scarii, d- distanta reprezentata in plan si D- distanta corespunzatoare de pe teren.

Hartile se intocmesc de obicei la scari care au valoarea N rotunda (1:100, 1:500, 1:1000,

1:5000 1:1.000.000). Daca numitorul scarii este mic scara este mare iar daca numitorul este mare scara este mica, deoarece, de exemplu 1:100 > 1:1000. De obicei scara unei harti este prezentata pe foia de hartie sub forma numerica (de exemplu 1:1000) si sub forma grafica simpla.

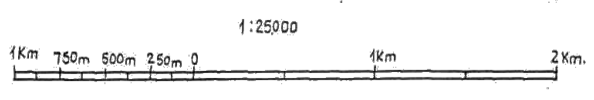

Scara grafica simpla este o reprezentare a scarii numerice, sub forma unei axe cu o origine, in stanga originii se reprezinta la scara data o distanta rotunda reala, impartita in diviziuni avand de asemenea valori rotunde, in dreapta originii este reprezentata aceeasi distanta de mai multe ori (fig.3.8).

Fig. 3.8 Scara grafica simpl

Partea din stanga originii se numeste talonul scarii grafice. Scara grafica este utilizata la determinarea pe harta a distantelor cu ajutorul compasului distantier.
