CULTIVATORUL PURTAT IN SPATE CPS - 6

1. Destinatie

Cultivatoarele sunt destinate lucrarii superficiale a solului, avand ca scop principal afanarea solului si distrugerea buruienilor. Echipate cu alte tipuri de organe active, pot executa lucrari de: bilonat, deschis rigole, rarit si administrat ingrasaminte chimice in perioada de vegetatie.

2. Parti componente

Un cultivator se compune din urmatoarele parti principale: cadru, dispozitiv de cuplare la tractor si sectii de lucru. Unele cultivatoare pot avea in plus roti de copiere, echipament pentru administrat ingrasaminte si mecanism de directie.

Elementele componente ale unei sectii de lucru sunt prezentate in fig. 1. Cultivatorul CPU-8 are in locul tirantului reglabil 4, un tirant fix.

Principalele organe active cu care se pot echipa sectiile de lucru sunt prezentate in tabelul 1.

Tabelul 1

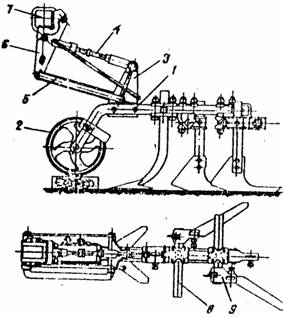

Fig. 1 Sectia de lucru a cultivatorului

1 - cadrul sectiei; 2 - roata; 3 - suport mobil; 4 - tirant reglabil; 5 - bara de legatura; 6 - suport fix; 7 - cadrul cultivatorului; 8 - ax intermediar; 9 - prinzator

3. Proces de lucru

La deplasarea agregatului pe terenul ce urmeaza a fi prelucrat, maneta distribuitorului hidraulic se pune pe pozitia flotant, cultivatorul se lasa pe sol si organele active, patrunzand in sol, realizeaza prelucrarea solului intre randurile de plante sau pe toata suprafata solului.

4. Reglari

a) Reglarea orizontalitatii cadrului:

in plan longitudinal - de la tirantul central al tractorului;

in plan transversal - de la tirantii verticali ai tractorului.

b) Distanta intre sectii se regleaza prin deplasarea lor pe cadru in functie de distanta intre randurile de plante (in cazul prasitului) sau pentru a realiza zona de acoperire intre organele sectiilor invecinate (in cadrul cultivatiei totale).

c) Repartizarea organelor active pe sectiile de lucru se face in functie de conditiile de lucru, cultura in care se lucreaza, cerinte agrotehnice care trebuie respectate.

d) Adancimea de lucru se realizeaza prin: introducerea, sub rotile de copiere a sectiilor, a unor cale de grosime egala cu adancimea de lucru (minus 10-20 mm, cat se afunda roata in sol); aducerea cadrului sectiei in pozitie orizontala. In aceasta pozitie, cutitele trebuie sa se sprijine cu toata lungimea taisului pe suprafata platformei. In caz contrar, se desfac cutitele din prinzator si se modifica lungimea suportului lor.

e) Ecartamentul rotilor tractorului trebuie sa fie reglat la dublul distantei dintre randuri.

Aplicatie

a)      Sa se pregateasca cultivatorul pentru prasit in urmatoarele conditii:

distanta intre randuri d = .

adancimea de lucru a =

zona de protectie Z_p =.

b) Sa se pregateasca cultivatorul pentru cultivatie totala la adancimea de lucru a =. si o zona de acoperire e = .

EXEMPLU DE CALCUL

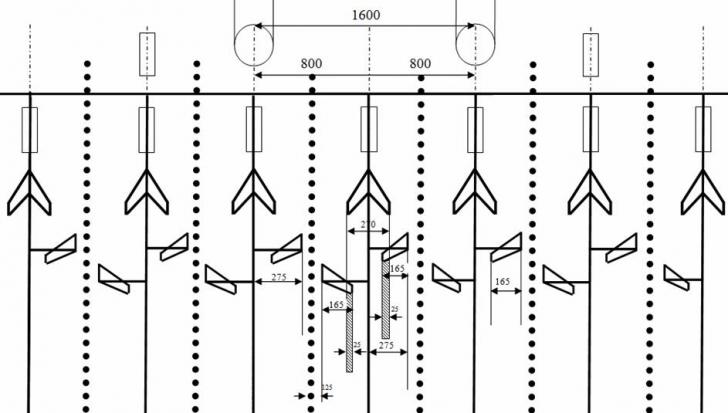

Fig. 2 Pregatirea cultivatorului pentru lucrarea de prasit

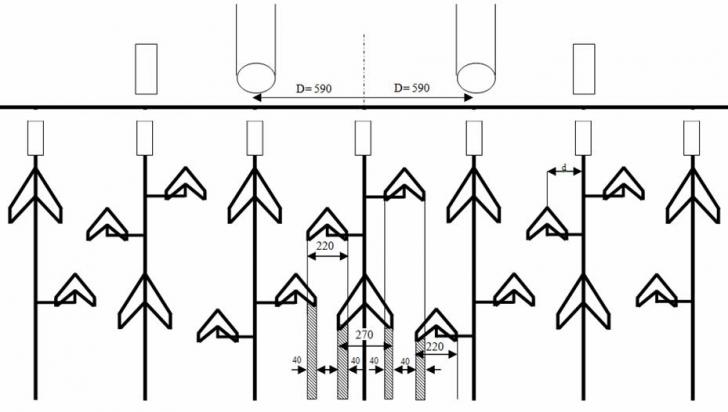

Fig. 3 Pregatirea cultivatorului pentru lucrarea de cultivatie totala
